我国大型工厂在目前的厂内通讯方式，一般仍然采用传统的有线传输方式，即依靠有线通讯电缆来传输信号，配合以传统的程控交换机、防爆电话、防爆扬声器等设备终端设备来实现防爆区与非防爆区之间的通讯。这样的通讯系统庞大，线缆众多不易维护，加之厂区内部腐蚀性气体，工作环境，自然环境等经年累月极容易造成设备的线缆损坏，影响通讯，由于是有线电缆连接在事故发生时更加容易遭受破坏。一旦通讯中断，对企业的事故救援，员工的人身安全，都造成巨大的损失。所以要大力发展无线通讯网络在智慧工厂中的应用。
工厂网络现状及问题
● 环境复杂多样且环境恶劣，如仓库、生产车间场景，高温、低温、粉尘、潮湿等环境，影响设备正常运行。
● 无线承载工厂的移动扫码枪，无线摄像头、移动叉车、标签读写器、AGV无人搬运车或者是移动终端访问生车流水线MES系统等办公无线网络，要求覆盖无死角，稳定使用，无缝漫游，提高工厂生产效率。
● 工厂用电安全隐患，电路安全隐患，线路老化，不知漏电短路，过压，过流危害大，欠相，欠压等隐患多。
● 厂房环境（温、湿、漏水等）、能源数据采集点过于分散，网络难覆盖。
● 工厂消防存在隐患，无法实时检测消防栓是否正常、水压是否正常等情况。
● 设备传统不智能，无法远程巡检或控制，无法统计电量等使用情况。
方案设计
Redwave®虹联针对现代智慧工厂而设计的融合通信系统解决方案，集无线覆盖、无线传输、调度管理、应急电话、应急广播、广播喊话、联动报警（消防、视频）、办公通讯、无线巡检、外网互通等专业多媒体融合通信调度管理系统，系统能与其它系统深度融合应用管理，提高智慧工厂的信息化管理水平，有效降低企业运营管理成本，提高日常工作效率与应急处理能力。
智慧工厂融合通信系统由调度中心部分融合通信服务器、触摸屏调度台、录音服务器、广播主机、无线接入控制器、无线定位服务器；接入端部分防爆无线基站、无线基站、IP本安型扩播电话、IP扩播电话；终端部分Wi-Fi定位标签、Wi-Fi电话、Wi-Fi机器人等设备组成。
系统功能
● 通信功能：实现工厂无线覆盖，支持移动终端之间通话，支持移动终端与外网的行政电话、公网手机互联互通。
● 调度功能：实现有线/无线调度一体化，支持对无线手机的强插、强拆、组呼、群呼、监听、录音。
● 融合功能：为其他系统接入提供网口、光口、WiFi无线接口等。
● 增值功能：通过安装APP实现移动办公、远程诊断、视频会议、安全巡检、辅组决策。
系统应用
● 高清语音、视频通话
通过IP传输技术，实现数据、语音、视频及短/彩信业务的统一承载。可提供高清语音、视频通话等业务服务。是具备高安全可靠、品质保障的基础通信业务。语音质量提升2倍，更真实更清晰，标清、高清自动适配，画面稳定。
● 高速无线上网
可选300/1200Mbps。
● 在线巡检
通过智能手机到工作现场，简单勾选、事前提示、遗忘提醒、实时记录、快速反馈等手段，建立一套智能化的现场安全工作模式。实现管理要求与现场操作统一，用工具帮助领导管理简单落实简单，让信息化系统真正融入到日常工作中，人机环等异常情况快速传递到每个工作现场。
系统设备

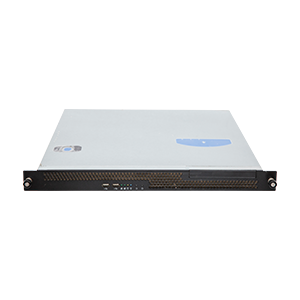

融合通信服务器
KTJ102DS融合通信服务器以VoIP协议为基础开发，构建于Linux操作系统平台上，提供稳定可靠的软交换能力。支持SIP协议、支持NAT穿透、支持多种认证方式。系统业务开发基于JAVA的Flash流媒体Server，通过RTMP和HTTP协议传送音、视频数据，完全是B/S架构，使得它可以无缝地与基站相衔接，提供语音、视频、短信、图片、电子传真、会议、录音、IVR、TTS、Radius计费接口等丰富的增值业务功能。并具有无阻塞交换能力，注册用户容量可达5000门。
核心模块可以位于私网中，保护系统不受外部网络侵害。支持分布式的组网方式，支持NAT/Firewall穿透功能，并可以穿透多重NAT，支持互不相通网络通过系统互联。融合通信服务器支持负载均衡和冗余备份功能，可提供稳定可靠的接入级运营服务。系统具有功能丰富的Web配置、集中网管功能，满足多种方式的运营需求。

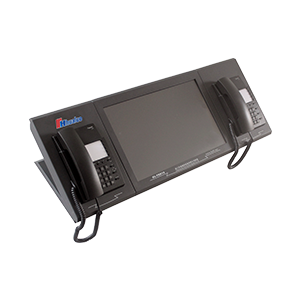

触摸屏调度台
HL-TKB系列触摸屏调度台由触摸屏控制主机、数字调度电话机和触摸屏组成。触摸屏调度台是实现所有调度功能的核心设备之一，调度功能指令操作如：一键呼叫、电话接听、一键呼叫、强插、强拆、监听、组呼、全呼、广播通知、终端状态监控、用户管理等功能。
HL-TKB系列调度台，设有功能区和用户区，功能区设有广播区、无线调度区、有线调度区及客户定制的特殊应用区由用户，用户区由个键盘按键代表一个用户，呼叫时只需按下相对应的用户键，不需要在调度话机上拨号，做到一键到位、精确快捷，大大减少操作时间提高工作效率，调度员还可以通过调度台观察所有调度用户的活动状态，进行精准指挥调度。
触摸屏数字调度键盘特制专用工业控制嵌入式主板，系统采用高性能嵌入式ARM 处理器。触摸屏采用工业级高清晰度数字化全方位度可视的液晶触摸屏（TFT真彩），液晶屏亮度可调，视角可根据需要调整。调度台尺寸有27英吋、22英寸、19英寸15英吋，也可根据用户需定制。
特点：
● 界面中文显示，状态丰富、友好，操作直观方便；
● Windows操作系统实现图形化人机操作界面，操作界面任意扩展到1024键位；
● 外观简洁、大方，是未来调度管理的首选产品；
● 界面采用滑屏操作，简洁、快捷、精准、明了。
无线接入控制器
G3000是一款智能无线AP无线接入控制网关产品。G3000支持集中管理（AP）、认证管理（用户）、营销管理（广告）、溯源管理（安全）、探测管理（探针）、计费管理、定位管理、广告和内容运营、社交平台运营、大数据分析为一体，具有覆盖信号强，接收灵敏度高，覆盖距离远等特点，可广泛应用于连锁企业、酒店宾馆、商业（商场、KTV、会所、餐厅、咖啡厅）、银行、医疗、景区、学校等商业应用无线网络。
G3000支持支持TR069接口的可视化网管：集中管理（商家、设备、用户），认证管理（短信、会员帐号、免认证等多种认证方式）。
无线定位服务器
智能无线AP定位服务器（定位管理），实时位置监控、历史轨迹回放、SOS 告警位置监控、电子围栏告警监控、视频联动、*生命体征监控（心率、运动状态）、报表分析。

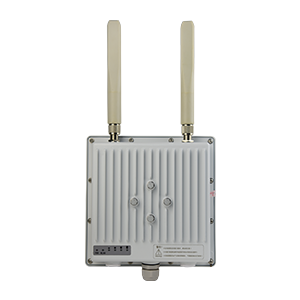

无线基站
1、 防爆区
根据智慧工厂的实际需求和户外环境要求，适用于具有IIA、IIB、IIC级，引燃温度组别为T1-T6组的1区、2区可燃性气体或蒸汽与空气形成的易燃易爆场所，可以采用符合802.11a/b/g/n/ac标准的防爆型无线基站（可选300/600/1200Mbps），支持胖/瘦AP模式，可独立工作也可通过智能无线接入控制器进行集中管理。可以提供无线上网功能，支持终端定位功能（支持覆盖+探针或者全频探针），将扫描到的周边的Wi-Fi终端的信号强度传送到定位服务器（Position Server）。
2、 非防爆区
根据智慧工厂的实际需求和户外环境要求，可以采用符合802.11a/b/g/n/ac标准的室外型无线基站（可选300/600/1200Mbps），支持胖/瘦AP模式 ，室外型天线一体化或者可以外接天线型的无线基站进行室外大面积覆盖，如下图所示：
具体覆盖面积如下：
|
覆盖范围/有效范围 |
环境 |
终端接入设备 |
|
r≤100米（非常好） |
视距 |
智能手机 |
|
r≤200米（好） |
视距 |
智能手机 |
|
r≤300米（一般） |
视距 |
智能手机 |
3、办公区

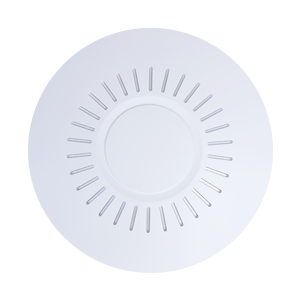

可以采用符合802.11a/b/g/n/ac标准的无线网络设备（可选300/600/1200Mbps），支持胖/瘦AP模式的室内型吸顶式无线AP或者室内型壁挂式无线AP负责相邻的四至六个客房的无线终端上网；如果这四至六个客房内若有更多用户上网，则不受影响仍然可以共享带宽。
4、宿舍区

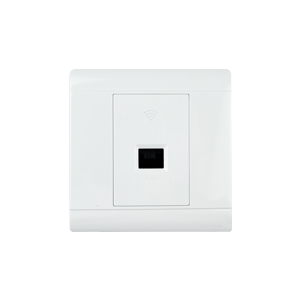

在每间客房使用一台2.4GHz 300Mbps 室内型面板式无线AP，单独覆盖。
从智慧工厂的角度考虑，要求每层楼的宿舍都提供上网设备还不是很现实也不经济。我们可以要求智慧工厂结合自身的实际情况专门提供一层或若干层作为有上网需求的用户使用。我们的无线设备可以专为这几层架设。这样可以降低成本，另外也不影响以后需求增加设备扩容。从智慧工厂的施工和造价上考虑，每间宿舍单独安装一个面板式无线AP，安装快，投入大。宿舍覆盖具体采用何种设备，具体还需要甲方的具体要求和投入。

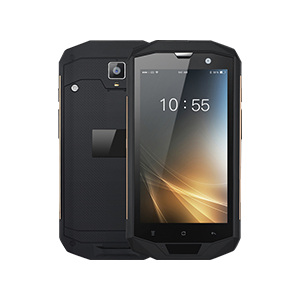

终端设备：矿用本安型手机，用于语音、视频通话。可以安装各类手机软件APP，作为扩展应用。

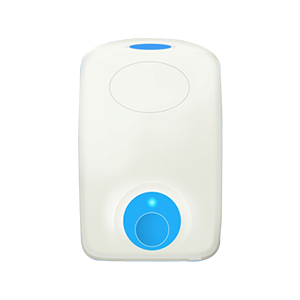

定位标签
智能型2.4GHz有源Wi-Fi电子标签。该产品外形美观，携带方便。适合各种场景下人员（老人、儿童、员工等）和资产定位，其配备的125K低频接收模块或蓝牙模块，可以稳定的实现高精度的定位。本产品具有识别距离远、携带使用方便、工作时间长、功耗低、防冲突、免维护、可充电等特点。
备注：如果需要精确定位，建议采用UWB方式。

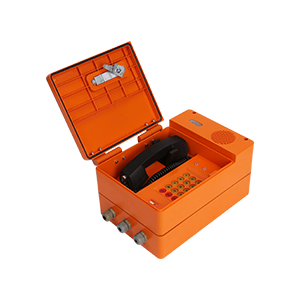

扩播电话
HAT86(XII)P/T型扩播电话支持TCP与IP通信协议接入，用于户外恶劣、噪杂、高污染环境使用的特种电话机。HAT86(XII)P/T型扩播电话密封性好，防水、防尘、防盗、防腐蚀，经受敲击、高温，低温、扭拉等不破裂，不变形，整体式结构，外形美观大方。广泛应用于电厂、洗煤厂、变电所、管廊、工矿、码头、高速公路、生产现场等室外环境较恶劣的场所。

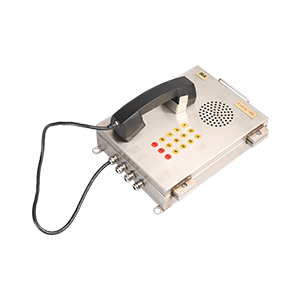

本安型扩播电话
KTK12IP本安型扩播电话属本质安全型设备，支持TCP与IP通信协议，KTK12IP本安型扩播电话采用DSP数字信号处理器通过降噪计算方法，对信号进行处理，然后输出清晰的语音信号送入功放，在高噪声环境下可获得良好的通话效果和扩音效果。
KTK12IP本安型扩播电话特别适用于易燃易爆、高噪声、高潮湿环境如煤矿、隧道、化工、码头、发电厂管廊等场所，KTK12IP本安型扩播电话作为调度应急扩播通信及报警通信终端使用。能有效解决工作区域内环境噪声大且人员流动性大的通讯问题，具有安装使用方便、通话质量好、消除呼叫盲点等优点，可以提高工作效率，确保现场生产安全。
详细解决方案、产品资料、价格，请拨打全国免费服务热线18926211234，WeChat：18926211234，或者访问官方网站
