近年来手机、平板等移动终端普及使用,结合互联网的发展,已经深入到我们的日常生活与工作,越来越多的企业,媒体机构,在举行新品发布、大型博览会、新闻发布会、年会、推广会、体育场馆和PARTY时会选择向客户提供Wi-Fi接入服务,通过微信、微博、现场媒体播放、产品演示和数据共享等方式,对会场及产品进行推广和宣传。

由于大型场地的建筑环境、人员密度和分布、APP的应用方式各有不同,因此对上网服务要求很高。针对大型会场严苛的网络要求,Redwave®虹联——专业无线传输设备提供商,整体WLAN解决方案及设备提供商,依托自主研发的智能无线云AP产品,具有自动功率调整、信道质量优化,抑制同频干扰、5G优先接入、禁止弱信号接入等特点,凭借在无线网络行业应用积累的成功经验,针对展会、会议、运动会、发布会等临时场所的无线网络需求,推出了领先的临时性无线网络覆盖解决方案、并提供相关设备租赁和技术驻场服务。


方案设计

一、调研

首先从主办方取得场地面积大小和人数、分布,包括场地地图。对于网络的规模和部署有个大概的估计。一般来讲要为每个人规划至少1.5个客户端设备,以往经验值可以按0.5个客户端来规划,由于智能手机和平板的普及,未来估计要往2个客户端靠拢了。手机和笔记本或者平板电脑有可能同时在上网。

人数

规模在500人以上,大规模可达50000

面积

会场面积大,展会会议可达几千平米

带宽

带宽和网络安全需求高



二、规划

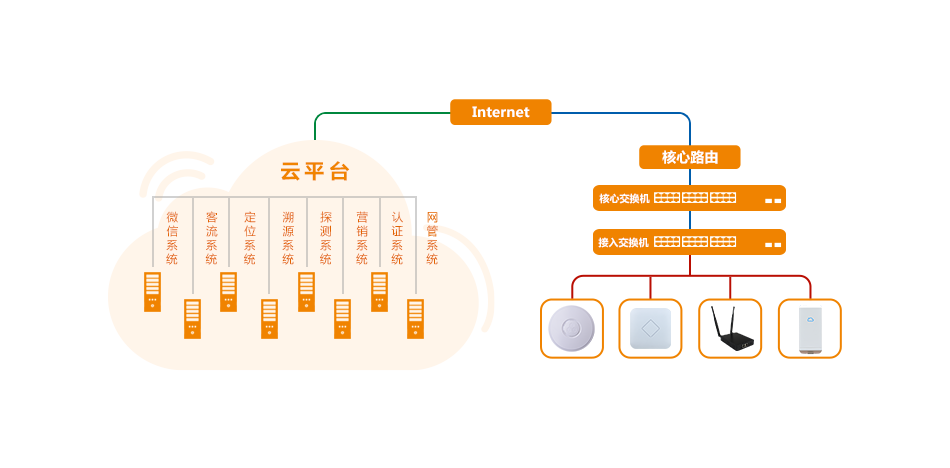

1.基本组网




虹联云平台

采用云服务器对网络所有的无线设备进行配置、管理和监控,对各类应用进行统计等

出口网关

支持路由,防火墙,流控管理等功能,为满足不同网络的不同应用需求进行保障。

核心交换

支持VLAN配置及地址分发(DHCP Server, 以使网络数据进行高效交换。

接入交换

支持802.3af/at标准,主要对AP提供数据转发和供电管理。

虹联无线AP

支持802.11 a/b/g/n/ac

支持超高用户数并发接入

支持AP之间协同工作

支持二三层无缝漫游

支持AP内部(2.4G5G之间)的负载均衡,如5G优先或强制5G

支持AP之间的负载均衡,如基于空中占用时间或AP连接用户数的负责负载均衡。



2.带宽估计

    会场要保证参与者能正常使用比较轻量级的互联网应用,最基本每个设备要分配500kbps的可用带宽。在这个基础上要考虑大型活动的特点。如果是新闻发布会,那么会有很多人上传视频,或者下载APP应用,带宽分配需要重新考虑,每个人至少有一个设备应保证1Mbps带宽。如果是小组讨论会,那么带宽需求就会小得多。下图是一些典型应用通常需要的带宽

Application-by use case应用

Throughput-Nominal吞吐率

Web-Casual

500Kbps

Web-Instructional

1Mbps

Audio- Casual

100Kbps

Audio- Instructional

1Mbps

Video- Casual

1Mbps

Video- Instructional

2-4Mbps

Printing

1Mbps

File Sharing- Casual

1Mbps

File Sharing- Instructional

2-8Mbps

Online Testing

2-4Mbps

Device Backups

10-50Mbps



3.AP规划

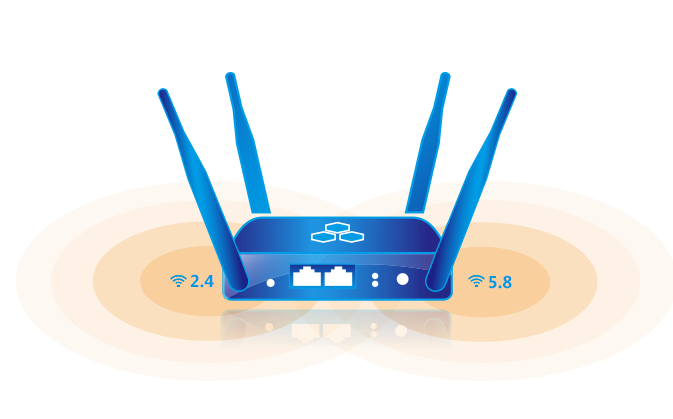

根据以上两点可以算出每个区域的带宽需求,下一步就是AP规划。一般会场空间小、人员多,建议采用虹联11ac系列2.4GHz  300Mbps &5.8GHz  900Mbps千兆双射频智能无线云AP(并发128用户)。按照这个原则相应地在图上标出每个AP应该覆盖的区域。



4.AP射频规划

无线云AP采用创新的Wi-Fi技术,自适应信道选择和自适应功率调整功能,也可以根据现场环境手动规划。

无线云AP射频规划包括频率规划、信道功率规划两部分。AP的信道根据蜂窝结构的原则,采用不同信道避免同频干扰,根据现场实际环境划分。经过合理的布点及天线控制,剔除洗手间、楼梯间、机房等盲区,将整个覆盖区域形成一个无线整体,保证边缘区域信号强度在-75dBm以上,同时,预计将使用无线的三个信道(1、6、11),使得各个AP在正常工作情况下不相互冲突,形成平面结构上的蜂窝状无线网络,各个AP即独立工作,又是统一整体,实现漫游切换,网内查找等多种无线应用;对于楼层结构相同且AP布点位置相同的楼层,上下楼层之间将AP位置进行错落布置,形成空间立体的蜂窝网络,消除盲区及信号微弱区,最大化的利用无线网络的整体性。

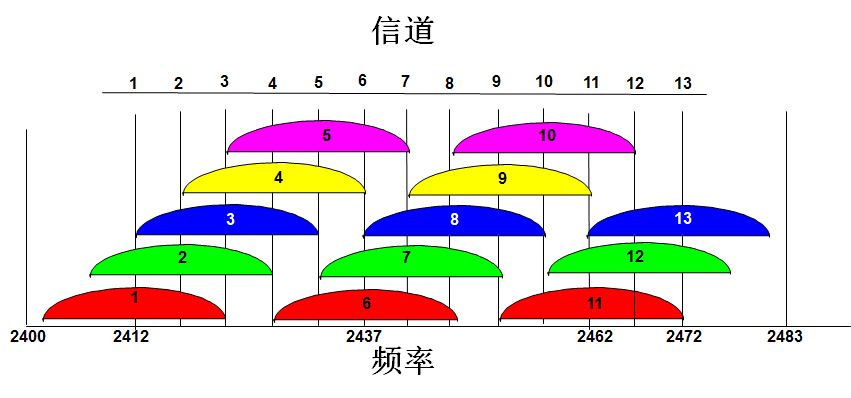

2.4G信道分布水平示意图如下:

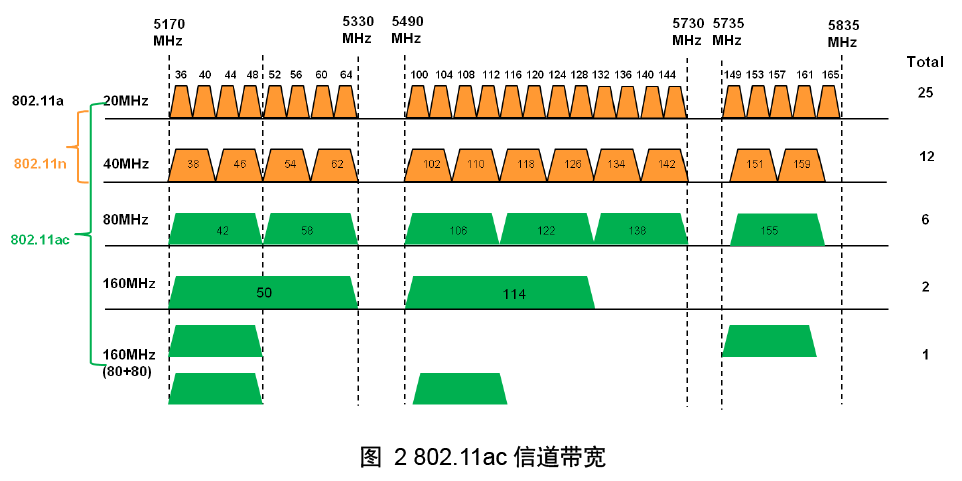

5.8G信道示意图如下:






5.无线部署

    射频规划完成后就要实地部署无线网络了(实际上在上述理论工作之前就应该做实地勘探,考虑墙,壁和各种反射物的影响,此处为了简化略去)。部署时应该考虑用高增益天线,但是降低每个AP的发射功率,让其覆盖区域基本与规划的区域吻合。注意这里功率不是越大越好,应该让每个AP只覆盖规划好的区域,别越俎代庖。部署时可能需要用一些现场测量工具对于部署的效果进行评价,防止由于多径干扰出现死角。

建议:会场大,建议关闭部分AP的2.4G模块信号,防止同频干扰。AP功率调整将依据现场实际环境规划。



6.有线网络规划部署

每个的无线云AP应该接入至少百兆上行口,11AC的无线云AP应该接入千兆上行口。最后出口也要保证足够上下行带宽,上行传现场资料,下行供大家无聊或者需要查相关资料用,也要按上面第二步计算的总结果的按一定比例保留(取决于活动性质)。若是国内还要考虑多个运营商的出口。



注意:有线网络对Wi-Fi影响的常见问题,主要包括出口带宽瓶颈、广播报文过多等。关于有线出口带宽瓶颈的问题,在临时性会议需求中经常会遇到,所以需要充分评估场景下的总带宽需求,合理设计出口带宽,从而避免有线出口网络拥塞带来的问题。另外,有线侧的广播报文或者攻击报文,如果扩散到无线侧,会造成无线空口效能急剧恶化,从而造成无线体验变差。所以需要为无线和有线业务设计不同的VLAN进行逻辑隔离,防止有线网络的非必要广播报文或者攻击报文延伸到无线侧,把来自有线侧的隐患降到最低。



7.SSID的分配

    实际上除了少数情况用户实现已经分配好座位,大部分情况没有办法把用户固定在某个无线云AP上,所以更常见的做法是所有无线云AP设置同一个SSID



8.用户认证和带宽控制

    为了防止恶意蹭网,最好能对用户做基本的认证,比如扫码活动二维码获取密码。同时对于每个账号要限制带宽使用,这也会涉及到用户认证和带宽管理,通常需要额外的服务器或者AC,行为管理来处理。



9.拒绝弱信号客户端接入

    通过无线云AP测量到的客户端信号强度给客户端分配合适的无线云AP,如果某个无线云AP能接收到客户端信号,但是强度太弱不足以支持某个门限速率,就拒绝客户端从这个无线云AP的接入,防止占有过多带宽(他传1bit时间你能传54bit!),用最低速率把整个无线云AP性能拉低。



10.优化设置

无线网的最大问题就是干扰,干扰是无线网络最大的负向因素,其主要来自两个方面:外部干扰和内部干扰。针对外部干扰,前期勘测时需要关注是否存在系统外的WLAN网络信号,如果存在,可以协调资源进行关闭。对于自身内部干扰,由于要保证大量用户的接入,需要通过综合的优化手段,如信道规划、功率调整、双频覆盖、调整AP间信道重用等特色功能,将自身的干扰降到最低,同时减少同频干扰带来的影响。

开启5G优先功能,将大部分同时具有802.11a/g或者802.11a/g/n的用户从2.4G的频段移动到5G去,这一点可以可以大大降低无线信道的拥塞程度,从而极大地改善情况;采用组播方式向外发布;关闭漫游功能。



11.无线空口性能提升

无线空口的性能提升,除了排除系统内外的干扰因素外,优化信道内的速率配比状况以及降低管理报文和其他非必要协议报文的链路开销,都是非常具有针对性的优化手段。比如评估信号覆盖状况后,采取关闭部分低速率、禁止11b终端接入、关闭probe广播应答、开启无线用户VLAN二层隔离、降低Beacon帧发送间隔和拒绝弱信号终端接入等措施。
