电力行业无线视频监控系统解决方案

目前已实现了将生产现场的设备运行数据、状态传送到远方的调度中心，同时调度中心也可对远程的现场设备进行控制和调节，这就是常称的遥测、遥信、遥控和遥调。作为无人值守的变电站如只具备四遥是不够的，因为调度中心无法了解现场情况致使一些安全防范如“防火、防盗”等无法实现，因此变电站仍需要有人昼夜守护。如何确保电网的设备长期高效安全运营，通过环境图像监视系统、安防系统、消防系统的预警，切实保护无人值守或少人值守变电站的人员和现场设备的安全，以及如何远距离指导现场工作人员的正确操作、应对各种突发事故的发生成为电力行业的当务之急。

        Redwave虹联，专业无线网络设备生产商，专注于视频监控的专业无线传输品牌，通过对电力行业各环节的仔细勘察，推出了领先的电力行业整体无线视频监控解决方案，以解决目前电力行业所遇到的问题。

方案设计

Redwave虹联通过案例验证了在变电站的强电磁环境中使用无线网络传输视频数据的可能性，考虑到电力行业的应用特点及环境和需求，监控点分散、监控点数量较多且距离较远，不方便铺设网线或光纤，采用无线技术传输变电站内视频监控数据可以减少线路敷设工作，减少由于线路敷设造成运行变电站发生安全事故的可能性和避免人力浪费。

一、无人值守变电站无线视频监控系统解决方案

电力行业无人值守机房无线监控系统主要是对机房设备（如供配电系统、 UPS 电源、空调、消防系统、保安门禁系统等）的运行状态、设备运行的环境动力状态等进行实时监控并记录历史数据，实现对电力机房远程遥控管理功能，使电力行业机房监控达到无人或少人值守，为机房的高效管理和安全运营提供有力的保证。

根据组网方式分为传输网络系统、前端视频采集系统、调度监控中心系统等3个主要部分，下面分别加以介绍。

1、传输网络系统

1）、主干传输网络

目前，变电站视频数据传输到监控调度中心主要有以下几种传输方式：

a、以太网传输方式

各变电站到监控中心的信道直接为以太网接口，光纤或微波无线网络传输设备直接提供以太网接口，各变电站的图像数据信号经过各级交换机、路由器上传至监控中心。

微波无线网络传输设备一般采用高带宽远距离的Redwave®虹联REDLink® 11N系列千兆室外无线网桥（WB5800MN2-G）和11N系列无线网桥（WB5800MN1、WB5800MN2），采取点对点的组网方式，确保整体链路通畅。

b、2M-以太网传输方式

各变电站到监控中心的信道为2M专线，通讯设备仅提供2M接口，变电站的图像数据信号需要通过2M以太网桥转化为2M接口，上传到监控中心相应的2M以太网桥转化为网络信号，进入监控中心的网络。实际上相当于用2M以太网桥通过2M专线组网。

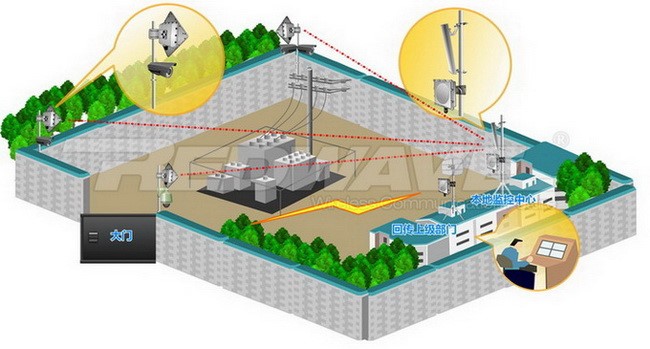

在变电站室外场区，可以根据实际需求，采用2.4G或者5.8G室外无线网桥，采取点对点或者点对多点的组网方式，将需要监控的主变压器、大门等地方无线连接。

3）、前端视频采集回传

在每个监控点，根据距离的远近，可以采用2.4G或者5.8G内置天线一体化室外无线网桥或者外接型室外无线网桥与变电站监控中心连接。

2、前端视频采集系统

前端视频采集系统：模拟摄像机、视频服务器或者网络摄像机、云台、探测报警器、警告喇叭、供电系统等组成。

3、调度监控中心系统

在电业局调度监控中心，主要由中心监控管理服务器、电视墙服务器、监控客户终端等组成。主要完成现场图像接收，用户登录管理，优先权的分配，控制信号的协调，图像的实时监控，录象的存储、检索、回放、备份、恢复、电视墙的显示切换等。

     在值班室安装一到数台监控客户机，IE用浏览器即可监控观看，同时可以安装配置多画面显示的电视墙，配合电视墙服务器，可以把前端摄像机的信号解码出来，送到电视墙上显示，利用电视墙软件的强大功能，任意切换显示前端摄像机图像。

二、电力变电站视频巡视对讲无线系统解决方案

电力变电站视频巡视对讲无线系统由室外大功率无线漫游AP基站、多个无线音视频头盔、调度监控中心构成。

1、无线漫游AP基站

专为移动无线宽带网络通信设计，是一款符合802.11b/g/n 标准的无线漫游AP设备，支持在不同AP间的高速无缝漫游。先进的漫游算法和专门设计的自定义信号阀值功能，使得无线网络在时速高达75miles /h（120公里/小时）时的移动中仍可提供稳定的无线连接，从而保证网络的正常通信和数据的传输。

2、无线音视频头盔

无线音视频转发器、电池组、头盔、摄像机、话筒、耳机组成。实现了无线通讯、实时视频传送、双向语音对讲、报警呼叫等功能，将现场的图像、声音实时传送到控制室或指挥车的笔记本电脑（或能接入Internet网的任意一台计算机），便于指挥中心对现场情况的掌握和控制，并可直接指挥前方人员作业，广泛应用于反恐、抢险救灾、应急处理、操作远程监护、设备抢修等领域。

3、调度监控中心

在电业局调度监控中心，主要由中心监控管理服务器、电视墙服务器、监控客户终端等组成。主要完成现场图像接收，用户登录管理，优先权的分配，控制信号的协调，图像的实时监控，录象的存储、检索、回放、备份、恢复、电视墙的显示切换等。

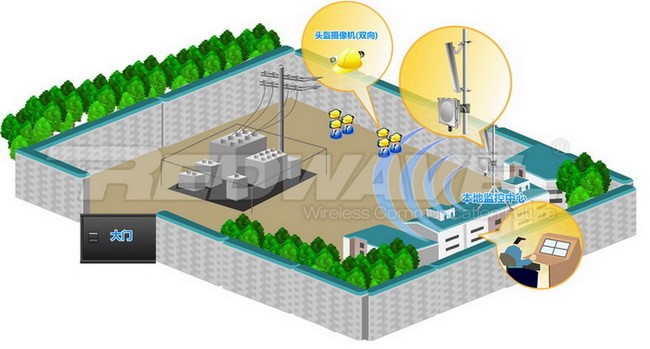

电力变电站视频巡视对讲无线系统对讲头盔与监控指挥中心之间的距离在1公里以内，如果变电站范围很大，可以在巡视的区域搭建多台无线漫游AP基站，各无线漫游AP基站之间采用Redwave®虹联REDLink® 11N系列千兆室外无线网桥连接，下图是无线音视频头盔与监控指挥中心距离在1公里以内的无线网络监控系统拓扑结构：

      本系统可非常灵活的与电力行业现有的遥视系统结合，也可单独成套实现远程遥控作业。

1、与现有遥视系统结合

现有遥视系统大多已建设完成分级管理中心，无线音视频头盔可借助方便的无线网络，在无线网络可覆盖的范围内接入电力专网，技术专家可在各级管理中心远程轻松的观测到作业地点的实时现场视频影像，并可根据实时影像远程指导人员进行具体作业。

现场作业人员只需确认施工地点有无线局域网络覆盖，或随身携带无线路由设备，到达现场后将实现调试好的无线路由器接入现场网络交换机，管理中的技术专家即可通过电力IP专网看到现场的实时视频影像，并可方便流畅的进行远程语音对讲。

此系统对于电力行业远程作业指导、排除险情、处理故障、应急指挥优势尤其明显。

2、可单独成系统使用

本系统除了现场人员可移动作业外，远程技术专家同样可以离开管理中心，移动指导作业操作。系统组成简单直观，指导人员可携带移动电脑在任何IP网络可达范围内通过网络远程进行音视频实时指导现场作业操作。

三、电力高压输电线路塔基防盗无线视频监控系统解决方案

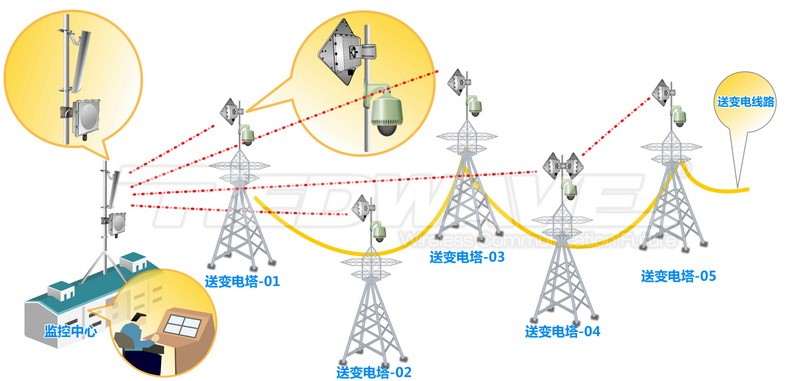

凭借在无线视频监控的行业应用积累的成功经验及丰富的无线链路规划经验，Redwave虹联的“高压输电线路塔基防盗无线视频监控系统”，专业针对性很强，主要针对人为外力破坏塔基、恶劣的冰灾天气、施工现场塔吊、车辆等设备穿越城区架空线路、林区高树成长压线、偏远山区、林区人工巡线困难、塔基周围挖沙石、挖土方破坏塔基的地基等影响输电线路安全的因素而设计的。
