展馆会展中心无线覆盖解决方案

2015-05-13 13:53:00

      产品关键词:商用无线瘦AP

      行业应用关键词:展馆无线覆盖,会展中心无线覆盖



     在信息技术高速发展的今天,展馆做为各种信息技术展示和产品宣传发布活动的重要场所,备有一套完善的网络设施是非常重要的,为提高组委会服务水平,建立良好形象,以吸引更多的参展商,展馆采用无线网络覆盖的组网方式,可以快速组建网络系统。其方案实施简单,施工期短,费用低,效益高,并可实现移动办公业务需求。参展商可通过无线方式接入组委会网络,并通过其代理服务器灵活上网,在网上进行各种网络业务。



在展馆无线网络应用环境的特点是,展馆内的用户是不固定人群,甚至展台等设备也会频繁的变化,即网络用户的数量,网络用户的位置,以及网络用户的应用,网络行为等都是非固定的,频繁变化的,所以展馆的特殊需求对无线网络解决方案提出了严峻的挑战,在展馆部署无线网络,至少需要满足以下几点:



1、高稳定性:面对复杂的用户群,不固定的阻挡,以及实时变化的用户群,无线网络需要有较强的自我优化的功能,持续对无线用户提供稳定的网络服务;

2、高性能,高可用性,由于展馆内的用户数量不固定,用户位置也不固定,无线网络应该具有较高的可靠性和可用性,具有强大的容错功能,以保证各种应用的正常运行;

3、高安全性:无线网络需要能够保证网络自身的安全以及无线用户的安全,无线网络系统应该提供多种有效的安全控制机制,以防止机密泄露和影响正常工作。



       Redwave虹联无线应用解决方案

Redwave虹联商用无线瘦AP系统(AP+SoftAC),是一套可管理、可运营、可扩展的企业级无线接入整体解决方案,支持零切换无缝漫游,统一管理,热点管理(认证计费),具有传输信号强,接收灵敏度高,满足的各种无线网络覆盖。



        无线瘦AP系统特点:



覆盖范围广

采用大功率的射频芯片,结合高增益天线,可满足各种范围的覆盖需求。

高带宽

支持802.11n模式,具备WLAN业界最高带宽300M,有效解决了视频、可视电话、无线上网等宽带接入需求。

高稳定性

AP稳定性高,特有的防挂死机制,保障无线网络时刻畅通。

产品多样化

AP规格多样化,具有吸顶式、壁挂式、室外一体机和分体机,可根据实际环境需要,选择更适合的产品规格,以适应不同应用场景。

零切换无缝漫游

采用独有的快速切换通信技术,在多个AP构成的无线局域网络中,任何无线客户端都可以直接使用,不需要执行切换操作就可以实现无缝漫游。

SoftAC软件架构

采用软件AC集中管理AP的功能,SoftAC软件实现最大1000台无线AP的管理,集中化的无线AP管理为企业降低了管理成本。



 一、            覆盖方式介绍

Redwave虹联商用无线瘦AP系统采用集中式(AP+SoftAC)组网方式。





二、无线解决方案规划设计

1组网设计规划

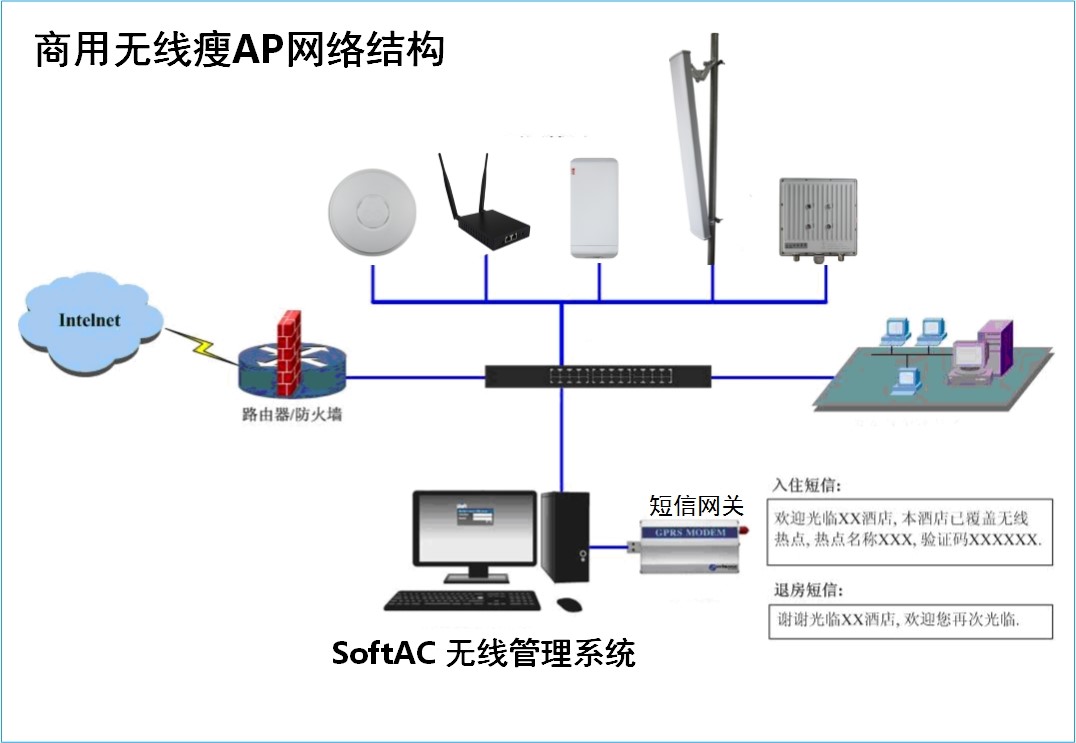

1.1系统拓扑结构

本方案中,AP使用二层架构部署,二层架构清晰明确、系统具有更高的数据转发性能。由于中间无需进行三层处理,故可以保证数据链路的高带宽、低延迟、无抖动。

拓扑结构图如上。



1.2、系统设计标准

1)、布线系统是整个无线网络的物理基础,一个优秀的布线系统应具备良好的易扩充性,结构化设计和适应性强的特点。本系统布线施工采用建筑原有的金属桥架,以六类网线作为传输介质,采用星型网络结构设计,按业主方要求合理走线布点,不设明线,不破坏原有环境和设施。系统设计标准如下:

2)、按照结构化布线系统设计规范等有关标准进行结构化布线系统设计。

3)、布线要符合国际标准ISOTIA/EIA568A标准,充分保证计算机网络系统的高速运行和信息可靠传输。

4)、布线既要满足目前的通信技术要求,又满足未来辅助的需求,实现数据通信和实时的语音通讯,图像传输。

5)、布线的接插件都应是模块化的标准间,以适应将来的发展,布线结构化、合理化且美观可靠。

       6)、布线要具有较高的抗电磁干扰特性,具有高可用性。

7)、要能满足网络系统设计和通讯系统设计的通用性和灵活性。

8)、要满足的信号覆盖和信号强度,保证信号覆盖质量。

       9)、POE供电器与原有线网络采用千兆有线或光纤连接,与无线AP之间使用六类网线连接,保证无线接入点的POE供电和带宽。



2、无线系统设计

无线系统覆盖遵循以下几个原则:



2.1、设计技术指标

1)、工作频段:我国国家无线电管理委员会分配给 ISM 系统的频带为2.4GHz2400.02483.5MHZ,本项目室内WLAN接入系统将采用上述频段。

2)、无线覆盖区内可接通率:要求在无线覆盖区内的 95%位置,99%的时间无线网卡可接入网络。

       3)、无线覆盖边缘场强:≥ -75dBm。



2.2、无线AP覆盖范围考虑

考虑到具体使用环境,采用AP直接覆盖的方式对其进行覆盖。

1)、无隔墙阻挡的空间

无隔墙阻挡的空间传播模式暂采用自由空间传播模式进行无线覆盖区预测。一般室内200mW发射功率AP为覆盖具体为100m

2)、有隔墙阻挡的空间

一个AP覆盖多个有隔墙阻挡的空间的传播模式暂采用自由空间模式结合障碍物损耗进行相关预测。根据实验室测试结果和实际经验,对2.4GHz无线信号的阻挡情况如下表所示:

材质类型

混凝土墙

混凝土楼板

石膏天花板

玻璃

衰减(dB

10-15

10-15

8

5



2.3、无线AP接入容量考虑

无线瘦AP300Mbps/s传输速率,最大30个无线客户端接入。



2.4、无线AP射频规划

    无线AP射频规划包括频率规划、信道功率规划两部分。AP的信道根据蜂窝结构的原则,采用不同信道避免同频干扰,根据现场实际环境划分。经过合理的布点及天线控制,剔除洗手间、楼梯间、机房等盲区,将整个覆盖区域形成一个无线整体,保证边缘区域信号强度在-75dBm以上,同时,预计将使用无线的三个信道(1611),使得各个AP在正常工作情况下不相互冲突,形成平面结构上的蜂窝状无线网络,各个AP即独立工作,又是统一整体,实现漫游切换,网内查找等多种无线应用;对于楼层结构相同且AP布点位置相同的楼层,上下楼层之间将AP位置进行错落布置,形成空间立体的蜂窝网络,消除盲区及信号微弱区,最大化的利用无线网络的整体性。



信道分布水平示意图如下:





         楼层间的信道分布垂直示意图如下:





       AP功率调整将依据现场实际环境规划。



2.5、无线AP  IP地址分配和安全设置

IP地址分配采用设备管理地址静态化,用户IP自动获取的原则,根据业主现有IP资源合理规划。IP地址段划分根据现场实际环境,弱电机房上联交换机具体配置作相应的设定。

安全设置将依照要求具体设置,如果有需求使用外部认证系统需要外购不包含在本方案中。

为保障每个客户端的上网体验及合理分配有限的网络出口带宽,将依照实际环境及要求对每个STA做限速。虹联无线可以为不同的客户量身设定不同的带宽速率(上传/下载),限制总数数据流量或使用时间。



2.6、系统供电设计

需业主提供一个相对独立的220V交流电源,电源波动范围应小于±20%,容量应大于300W,所提供的交流电源直接引出至相应楼面的交流配电箱,经配电箱内的空气开关连接至交流电源插座,为相应的网络设备供电。

交换机:根据实际需要安置与中心机房或接入层弱电井中,均采用220V10A电源,从相应的交流配电箱中用3×1.5mm铜芯电源线引出,接至设备上。交换机选型依照目前楼层弱电机房能提供的端口分别接入千兆POE交换机。

AP:安装于指定布点位置中,本次方案采用POE供电,通过网线与POE供电器进行连接供电。



2.7、系统标签设计

对每个设备和每根电缆的两端都要贴上标签,根据设计文件的标识注明设备的名称、编号和电缆的走向。各种设备标签的编号格式如下:

APAP-nF-m

起始端:TO-设备编号

终止端:FORM-设备编号

注:以上 n表示该安装的楼层,m表示设备的编号。设备的标签应贴在设备正面容易看见的地方,对于室内AP,标签的贴放应保持美观,且不会影响AP的安装效果。



3、无线点位设计

本次项目实施对展馆某某区域进行无线覆盖,设计使用室内型吸顶式、壁挂式无线AP,室外型扇区天线一体化和不带内置天线无线APAP有线端使用六类网线就近连入弱电机房中。
