石油行业无线视频监控系统解决方案

2015-08-11 11:36:00

       资源的重要性已经被广泛认同,油气能源更是被称为现代社会的血液,破坏分子对其也是重点关注。在国内目前的现实情况中,在油田开采、运输、管理的过程中,偷盗原油、破坏开采、传输设施等种种不法行为在各油田多有发生,已经给原油生产带来了极大的损害。虽然管理部门在目前的油田系统防护手段上投入了大量的人力和物力,但只是依靠现有的设备和不法分子做疲劳强度极高的人防巡逻的手段,始终见效不大。油气生产如何做到技防、物防、人防三者有效结合,经过长时间的探索和验证,事实证明必须依靠先进的安防技术手段,才能做到高效率的抓捕、扼杀、震慑油田偷盗、破坏者,才能够真正保证石油物资安全,这也是石油行业建设数字油田的整体框架内容之一。

     为此,通过对石油行业各环节的仔细勘察,并分析各种违法破坏行为的特点,Redwave虹联,专业无线网络设备生产商,专注于视频监控的专业无线传输品牌,推出了领先的石油行业整体无线视频监控解决方案,以满足和解决石油行业对安全生产的监控管理。



方案设计

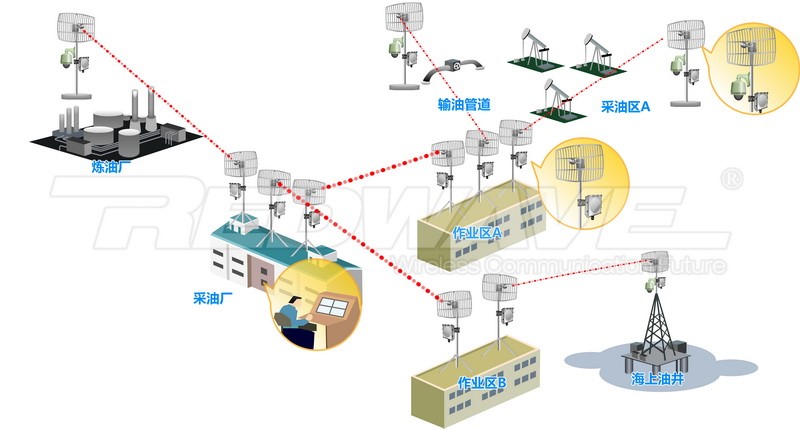

一、油井无线视频监控

Redwave将油井监控系统分为无线传输系统、前端视频采集系统、中心视频监控系统等3个主要部分:









1、无线传输系统

1)、主干传输网络

油井数量众多、分布广阔,所以需要我们前期进行无线规划,将采油厂划分为若干作业区,每个作业区的分中心和监控中心需要建立主干传输链路,一般采用高带宽远距离的11N系列室外无线网桥(WB5800MN1WB5800MN2),采取点对点的组网方式,确保整体链路通畅。

2)、支路传输网络

      在每个作业区的分中心,可以根据实际需求,采用2.4G或者5.8G室外无线网桥,采取点对点或者点对多点的组网方式,进行分支的延伸。

3)、前端视频采集回传

在每个监控点,根据距离的远近,可以采用2.4G或者5.8G内置天线一体化室外无线网桥或者外接型室外无线网桥与分中心连接。

2、前端视频采集系统

前端视频采集系统:模拟摄像机、视频服务器或者网络摄像机、云台、探测报警器、警告喇叭、供电系统等组成。

3、中心视频监控系统

中心视频监控系统:主要是采用PC的架构,根据图像显示和录像的数量配置,而且根据实际的需求安装相关的软件。

     该系统负责接收图像和报警,及时通知相关人员,图像要做储存,可以控制远端摄像头的移动,支持快速切换到有犯罪现场的图像,调整图像的清晰度和实时性,实现录像回放功能,支持电子地图等功能。



二、输油无线视频监控

    在原油输送过程中,主要涉及的无线监控监测有:原油输送数据监控与管理、漏油点监控管理、盗油监控管理、原油输送设备监控管理。



三、原油炼制无线视频监控

1、炼油厂灌区的无线监控管理

在加工制造业和运输业的生产与经营过程中,储运是一个不可缺少的重要环节,特别是液态介质(如原油、成品油、轻烃等)的存储、计量、核算和管理尤为重要。围绕着储罐乃至整个罐区的监控与管理,是储运作业中最基本的工作内容。提高储运自动化及其管理水平,对企业减少损耗、降低成本、增加效益具有明显的作用,炼油厂的灌区监控管理主要功能包括:电磁环境数据监控管理、储油灌压力监控管理、储油灌流量监控管理、灌区环境温度监控管理。

2、炼油过程无线监控管理

石油的原油炼制的环节是非常复杂,是将原油炼制成为成品油的一个必经过程,炼油过程中生产装置主要包括常减压蒸馏、催化裂化、加氢裂化、延迟焦化、催化重整、芳烃分离、加氢精制、烷基化、气体分馏、沥青、制氢、脱硫、制硫等,部分炼厂还有溶剂脱沥青、溶剂脱蜡、石蜡成型、溶剂精制、润滑油加氢精制和白土精制等装置。在炼油过程,对于生产过程中关键节点的实时监控是非常重要,基于WLAN的无线监控方案可以很好的解决炼制过程的监控需求。

炼油设备运行情况监控管理、 炼制过程气体浓度监控管理、炼油过程温度控制、炼油厂房的安全监控。

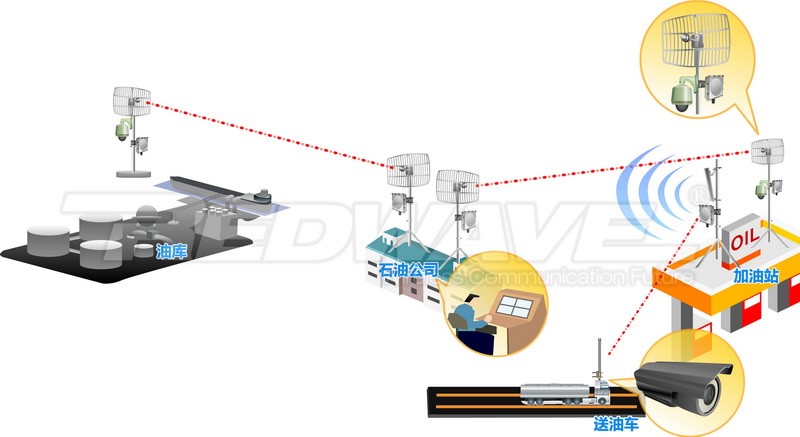

四、成品油车载无线视频及物联网配送管理系统

为了防止送油过程中有偷漏油发生,在送油车上,安装无线监控终端主机,车内、外分别安装摄像头,从油库装车到每个加油站送油,采用全程硬盘监控录像,到加油站之后,无线监控终端主机自动将硬盘监控录像回传到加油站监控中心,然后通过专有网络回传到石油公司的监控中心。









设备推荐

1、 REDLink ® 2.4GHz&5.8GHz室外固定无线接入解决方案

2.4G 11G/N系列 54/108/150/300Mbps 室外型电信级无线AP网桥

5.8G 11A/N系列 54/108/150/300Mbps 室外型电信级无线AP网桥

2、 REDMobile 非视距无线网桥解决方案

340MHz 54Mbps 室外型非视距无线网桥

700MHz 54Mbps 室外型非视距无线网桥

900MHz 54Mbps 室外型非视距无线网桥

3、 REDMesh 无线网状网解决方案

2.4GHz  54/108Mbps  室外型单频智能无线MESH

2.4G&4.95.8GHz 54Mbps 室外型无线网状网路由器



方案优势

1、先进性与适用性

本系统采用纯数字IP传输方式,最新的MPEG4/H.264编码技术结合OFDM微波扩频调制技术,体现了当前计算机控制技术与计算机网络技术的最新发展水平,适应时代发展的要求。

2、经济性与便捷性

充分考虑用户实际需要和信息技术发展趋势,根据用户现场环境,设计选用功能和适合现场情况,采用有线+无线的整合解决方案。无线网络传输系统具有架设容易、建设周期短、成本低、不受地理环境限制的影响的优点,安装调试方便快捷。

3、可靠性与安全性

系统的设计应具有较高的可靠性,在系统故障或事故造成中断后,能确保数据的准确性、完整性和一致性,并具备迅速恢复的功能,同时系统具有一整套完成的系统管理策略,可以保证系统的运行安全。

4、开放性

    在系统的各个方面,严格采用国际通用的标准,使系统的整个结构呈现出较高的开放性、兼容性,从而有利于系统升级和管理;同时还考虑到周边信息通信环境的现状和技术的发展趋势,可与消防、周界防盗、聚光系统实现联动,具有RJ-45网络通讯口,可实现远程控制。

5、可扩充性

在系统的方案设计和设备选型中考虑到今后技术的发展和使用的需要,具有更新、扩充和升级的可能。并根据今后该工程的实际要求扩展系统功能,同时,本方案在设计中留有冗余,以满足今后的发展要求。

6、费用合理性

最终方案设计和设备选型要在严格注意费用合理的前提下进行,不但要充分考虑其性能指标,而且要满足费用合理的要求。
