随着经济的发展和城市规模的不断扩大，宾馆、酒店、写字楼、社区等高层住宅不断增加，电梯的使用频率增大。电梯的使用在给人们出入高层建筑带来便利的同时，电梯故障所造成的人员伤亡和经济损失也越来越大，每年我国在电梯安全事故中死亡人数达4 位数以上，另外，有关资料表明电梯暴力事件也呈现增长趋势。电梯自身的安全隐患以及电梯内暴力事件正严重危害着电梯使用者的安全。目前电梯视频监控中普遍所采用的是模拟式的摄像装置，而模拟视频监控最大的缺点是容易受到干扰，在上下移动的电梯轿厢上安置摄像装置其配线与维护非常困难。因此，如何对电梯的安全运行实施有效的监控，及时排除各种电梯故障隐患，已成为各级劳动安全监察部门急需解决的重要课题。
Redwave®虹联，专业无线网络设备生产商，专注于视频监控的专业无线传输品牌，凭借在无线视频监控的行业应用积累的成功经验及丰富的无线链路规划经验，通过与劳动安全监察部门专业技术人员以及电梯工程人员的深入沟通，推出了领先的电梯无线视频监控解决方案。
方案设计
一、电梯干扰状况分析
电梯目前所受到的干扰主要有：
1、电源干扰：由于电梯摄像头所采用的电源取自电梯380 伏电源，而电梯采用的是变频电机，故对于摄像头以及传输线造成影响；
2、变频电机干扰：视频信号为0-6 兆信号，而变频电机所产生的干扰频率在0-11 兆之间，对视频信号造成直接干扰；
3、控制器对视频信号的干扰：电梯内部的控制部分(包括上下开门关门等动作)为11 兆左右的控制器，一旦其启动，就会不断的发送控制信号和11 兆的控制波，该控制信号会对视频随行电缆产生干扰；（这就是电梯一旦工作干扰就会加大的原因）；
4、电风扇以及灯光对视频信号的干扰： 电梯内部的灯光采用的是电子振荡灯管，该灯管的工作会导致50Hz 以及衍生的多种频率干扰，该干扰会对视频图像产生干扰；
5、距离：由于视频图像按照国家标准，如果采用75-5 线缆传输距离应该在167 米左右，而现场的传输距离达到600 多米，这样使得视频信号的强度大大降低，从而使得干扰信号对视频信号产生强烈的干扰；
6、噪音：发动机噪音会产生干扰。（一般模拟无线设备就会受到这种噪音干扰）
二、电梯监控无线传输可行性
Redwave®虹联根据电梯竖井内电波传播特性，利用无线高频电波在电梯竖井中衰减慢、传输距离远的特性，做出科学的设计，实现电梯竖井音视频的无线回传。
1、采用2.4GHz/5.8GHz 微波扩频设备，这种设备采用DSSS 直序扩频技术及OFDM 正交频分技术。（这种频段设备避开了电梯的干扰频率，故不会产生干扰）
2、隐蔽性强、干扰小。因信号在很宽的频带上被扩展，则单位带宽上的功率很小，即信号功率谱密度很低。信号淹没在白噪声之中，别人难于发现信号的存在，再加之不知扩频编码，就更难拾取有用信号。而极低的功率谱密度，也很少对其他电讯设备构成干扰。
3、易于实现码分多址。扩频通信占用宽带频谱资源通信，改善了抗干扰能力，提高了频带的利用率。正是由于扩频通信要用扩频编码进行扩频调制发送，而信号接收需要用相同的扩频编码之间的相关解扩才能得到，这给频率复用和多址通信提供了基础。
4、抗多径干扰。在无线通信中，抗多径干扰问题一直是难以解决的问题，利用扩频编码之间的相关特性，在接收端可以用相关技术从多径信号中提取分离出最强的有用信号，出可把多个路径来的同一码序列的波形相加使之得到加强，从而达到有效的抗多径干扰。
5、易于多媒体组网。微波扩频技术应用了PN 码，是一个透明的高速数字通道，可以传递语音、传真、数据和图像等综合业务。
6、在不能使用传统布线方式的地方或传统布线比较困难的区域，微波扩频技术可轻而易举的实现网络的传输和链接，而且网络建设速度快，设备安装方便灵活，建设周期短，省时省力省费用。
三、电梯无线视频监控传输解决方案

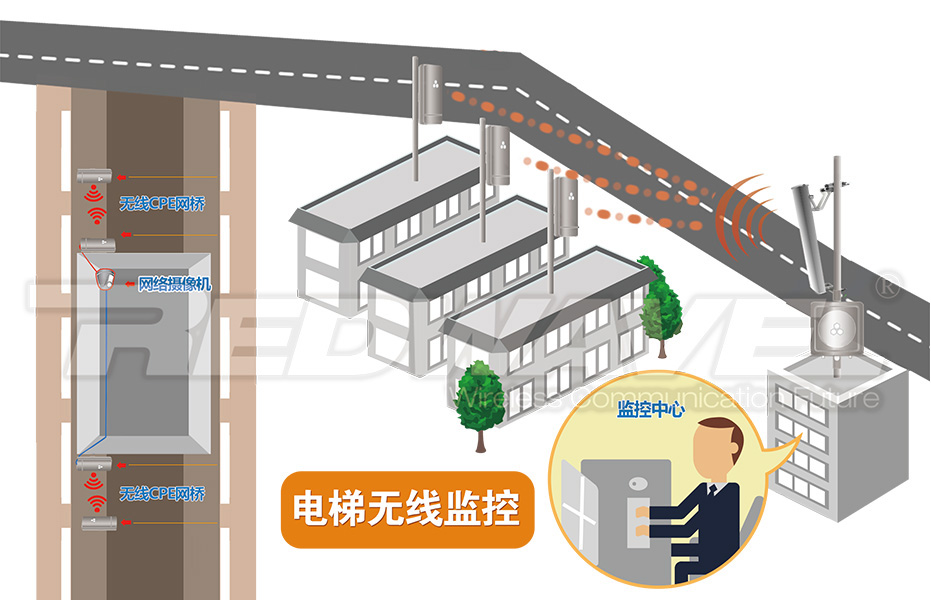

电梯无线视频监控系统，由电梯轿厢音视频采集系统、无线传输系统、监控中心系统构成：
电梯轿厢：一般由视频、音频信号（模拟摄像机、视频服务器或者网络摄像机）、云台、探测报警器、警告喇叭、供电系统等组成，通过视频服务器或者网络摄像机转换成标准TCP/IP 协议的网络信号，再由电梯轿厢上的无线网桥传输到顶端机房的无线网桥接收点。
无线传输：采用Redwave®虹联公司Redlink®系列室外无线网桥和天馈系统构成，点对点组网方式。
电梯机房：顶端机房的无线网桥接收到电梯轿厢的视频、音频信号，可以直接在本地监控，也可以通过局域网或者互联网远程集中管理中心。
注意：由于电梯轿厢、变频电机、钢缆绞盘等设备都进行过相应的接地，传输器或视频线缆不要与其接地系统共用。摄像机和有源传输器的供电可以直接连接在轿厢顶部的专用电源接口处。当然，这几种方法都是需要根据您现场施工环境来选择。
四、设备推荐
1、REDLink ® 2.4GHz&5.8GHz 室外固定无线接入解决方案
2.4G 11G/N 系列 54/108/150/300Mbps 室外型电信级无线AP 网桥
5.8G 11A/N 系列 54/108/150/300Mbps 室外型电信级无线AP 网桥
2、REDMobile ™ 非视距无线网桥解决方案
340MHz 54Mbps 室外型非视距无线网桥
700MHz 54Mbps 室外型非视距无线网桥
900MHz 54Mbps 室外型非视距无线网桥
3、REDMesh ™ 无线网状网解决方案
2.4GHz 54/108Mbps 室外型单频智能无线MESH
2.4G&4.9～5.8GHz 54Mbps 室外型无线网状网路由器
五、方案优势
1、先进性与适用性
本系统采用纯数字 IP 传输方式，最新的MPEG4/H.264 编码技术结合OFDM 微波扩频调制技术，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。
2、经济性与便捷性
充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况，采用有线＋无线的整合解决方案。无线网络传输系统具有架设容易、建设周期短、成本低、不受地理环境限制的影响的优点，安装调试方便快捷。
3、可靠性与安全性
系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。
4、开放性
在系统的各个方面，严格采用国际通用的标准，使系统的整个结构呈现出较高的开放性、兼容性，从而有利于系统升级和管理；同时还考虑到周边信息通信环境的现状和技术的发展趋势，可与消防、周界防盗、聚光系统实现联动，具有RJ-45 网络通讯口，可实现远程控制
5、可扩充性
在系统的方案设计和设备选型中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的发展要求。
6、费用合理性
最终方案设计和设备选型要在严格注意费用合理的前提下进行，不但要充分考虑其性能指标，而且要满足费用合理的要求。
