智能无线运营云平台是Redwave虹联公司独立自主研发,专为电信运营商、中小企业和商家打造的软硬一体化的可管理、可运营、可扩展的商业级智能无线云接入及运营平台,可以提供符合802.11a/b/g/n/ac 标准的无线云AP(可选150/300/600/750/1200/1750Mbps)、车载Wi-Fi(可选300/750Mbps)、Wi-Fi探针;支持集中管理、认证管理、营销管理、溯源管理、探测管理、计费管理、定位管理、广告和内容运营、社交平台运营、大数据分析为一体,具有覆盖信号强,接收灵敏度高,覆盖距离远等特点,可广泛应用于连锁企业、酒店宾馆、商业(商场、KTV、会所、餐厅、咖啡厅)、银行、医疗、景区、学校等商业应用无线网络。


智能无线运营云平台支持TR069接口的可视化网管:直观的户型图规划分布,设备状态检测、用户管理、流量统计、故障发现、远程固件更新等管理。AC云网管与本地硬件AC网管可互相平滑迁移。



室外型无线云AP采用室外防水设计,具有工作稳定,传输速率高,接收灵敏度高,覆盖距离远,适应各类环境等特点,适用于连锁企业、酒店宾馆、商业、银行、医疗、景区、学校等室外场所。

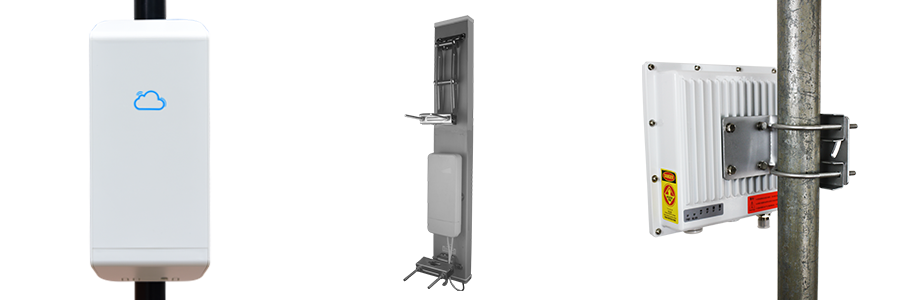

本产品分为带内置12dBi(RW2400NHSC2-I-12SV)、18/17/16dBi  (RW2400NHSC2-I-P-60/90/120V)扇区天线和不带内置天线(RW2400NHSC2-EV)三种类型,以适应不同覆盖扇区的要求。






特点;
●  采用高通(Qualcomm)高性能802.11n 2x2 MIMO芯片,最高速率可达300Mbps;
●  支持AP或者Router覆盖模式和探测模式同时工作;
●  *内置iBeacon蓝牙模块,支持微信摇一摇营销;
●  并发优势:单射频并发数64个用户,双射频并发数128个用户;
●  大功率设计:高达500mW的输出功率,特别适合远距离覆盖和传输;
●  集中统一管理:通过云AC集中统一管理,无需专业化的培训即可使用,并提供实时的设备状态检测、用户管理、流量统计、故障发现、远程固件更新等功能;
●  无缝漫游:采用了独有的快速切换通信技术,在多个AP构成的无线局域网络中,任何无线客户端都可以直接使用,不需要执行切换操作就可以实现无缝漫游;
●  支持虚拟多AP:即在一台AP设备上支持多个SSID,每个SSID对应一个独立的BSS域,该BSS域可提供不同于其他BSS域的服务,从而实现在一个AP实体上派生出多个虚拟AP;实现为不同的用户提供不同的网络访问域;
●  网络安全:提供了丰富的网络安全特性,支持WEP、WPA、WPA2、WPA-PSK、WPA2-PSK等无线链路认证、加密方式,具有SSID隐藏、用户隔离、MAC地址过滤、防ARP攻击、用户带宽限制等多种安全策略。可结合后台认证系统、计费系统、安全准入系统实现对用户的接入管理控制,有效保护无线网络及接入用户的安全;
●  满足公安部第82号《互联网安全保护技术措施规定》的相关要求;
●  支持802.3af PoE供电(24V和48V PoE可选),方便施工与维护;
●  室外型防风、防雨、防晒、防尘、防震以及散热设计。






硬件规格

技术规格

室外型一体

室外型分体

主芯片

QCA9531550MHz+PASKY SE2576

内存/Flash

128MB DDR RAM16MB

频段和信道

2.42.835GHz

RF功率输出

27dBm

接收灵敏度

802.11n_HT40

802.11n_HT20

802.11n_11g

802.11n_11b

-93dBm @MCS0

-94dBm @MCS0

-94dBm @6Mbps

-95dBm @1Mbps

-68dBm @MCS7

70dBm @MCS7

-72dBm @54Mbps

-85dBm @11Mbps

发射功率

802.11n_HT40

802.11n_HT20

802.11n_11g

802.11n_11b

28dBm @MCS0

28dBm @MCS0

28dBm @6Mbps

28dBm @1Mbps

26dBm @MCS7

26dBm @MCS7

27dBm @54Mbps

27dBm @11Mbps

调制方式

DBPSKDQPSKCCKOFDM16-QAM64-QAM

数据和工作参数

自动速率选择

802.11n6.5-300Mbps802.11b11/5.5/2/1Mbps

802.11g108/54/48/36/24/18/12/9/6Mbps

标准

IEEE802.11nIEEE802.11gIEEE802.11bIEEE 802.3uIEEE 802.3af

支持的协议

CSMA/CATCP/IPIPX/SPXNetBEUIDHCPNDIS3NDIS4NDIS5

指示灯说明

电源状态指示灯、WLAN 指示灯

4个无线链接LED指示灯

LAN/WAN

110/100 BaseT RJ45LAN

110/100 BaseT RJ45WAN

110/100 BaseT RJ45 LAN /WAN

电源

24V POE供电(可选48V

环境和物理性能

工作温度

-3565

储存温度

-5080

湿度(非浓缩)

95%(非凝结)

天线

内置6012dBi天线

内置60/90/12018/17/16dBi天线

分体外接型:N型座,50Ω

重量

微基站:0.9kg

背挂型:4.5kg

分体外接型:2.5kg

尺寸mm

2414VB265*120*83

背挂型:950*128*56

分体外接型:210*210*75

安裝固定mm

2414VA/B:尼龙扎带2条(350mm

背挂型:U形夹码抱杆直径:3575

U形夹码抱杆抱杆直径:3050





软件规格

Wi-Fi特性

最大接入用户数

64

虚拟AP (BSSID)

4

信道自动调整(DCA)

支持

功率自动控制(TPC)

支持

隐藏SSID

支持

中文SSID

支持

多国家码部署

支持

射频定时开关

支持

RTS/CTS

支持

射频环境扫描

支持

混合接入

支持

接入用户数限制

支持

链路完整性检测

支持

弱信号终端禁止接入

支持

弱信号终端强制漫游

支持

高密部署应用优化

支持

漫游能力

支持同一AC内,不同AP下二、三层漫游

Wi-Fi定位

探针

支持覆盖+探测,全频探测(需要升级固件)

扫描类型配置

支持定位标签和通用智能终端

定位数据上告

支持

特定终端忽略

支持

安全性

MAC 地址控制

支持

加密

支持64/128WEPTKIPCCMP加密

802.11i

支持WPA-PSKWPA2-PSKWPAWPA2

802.1x认证

支持

Portal认证

支持

短信认证

支持真实、虚拟短信/支持手机号段策略

微信连Wi-Fi认证

支持

短信+微信认证

支持

微信好友认证

支持

二维码认证

支持

问卷认证

支持

APP认证

支持

MAC地址认证

支持

LDAP认证

支持

用户无感知认证

支持

Portal认证前黑名单

支持

Portal认证前白名单

支持

白名单策略

允许各SSID单独禁用白名单

WIDS/WIPS

支持非法AP检测、非法AP反制

防用户私设IP

支持

DOS攻击

支持各种无线管理报文的防DOS攻击

用户隔离

支持AP二层转发抑制

支持虚拟AP(多SSID)之间的隔离

QoS

802.11e/WMM

支持

优先级映射

支持支持以太口802.1P识别和标记

QoS Optimization for SVP phone

支持

智能带宽限速-基于带宽均分算法

支持

智能带宽保障

针对运营策略、认证策略的不同SSID的带宽管理功能

智能带宽限速-基于每用户指定带宽的算法

针对每个用户的MAC的带宽管理功能

AP上行口限速

针对不同APQoS的带宽管理功能

网络管理

支持云AC或者本地AC集中管理

网管协议

支持 TR069

维护方式

支持本地维护,远端维护(支持SSHTelnetWeb

日志功能

支持普通日志、死机日志、watchdog日志;

告警功能

支持

故障检测

支持

统计信息

支持
