RW102DS融合指挥调度系统是应急调度指挥管理的核心设备，RW102DS融合指挥调度系统是打造现代化企业、矿山单位的应急指挥系统，目的是强化企业安全高效生产并提升企业、矿山等部门突发事件的快速处置能力，提高突发事件应急处置效率和应急状态下的应急资源的调配效率，及时协调生产与救灾等部门协同抗灾任务
RW102DS融合指挥调度系统是当前业界最前沿的调度解决方案，本系统基于NGN网络，主承载网为IP宽带网络，把现有各种专业通信系统(如视频监控系统、无线系统、GPS/GIS业务平台、语音通信系统、应急预案系统等)融入到平台中，使调度工作的应急性、统一管理性、有效性和监察性，以及资料的保留性都得到显著地加强，实现新老系统的无缝对接，真正实现通信无死角，满足客户的多种使用环境。

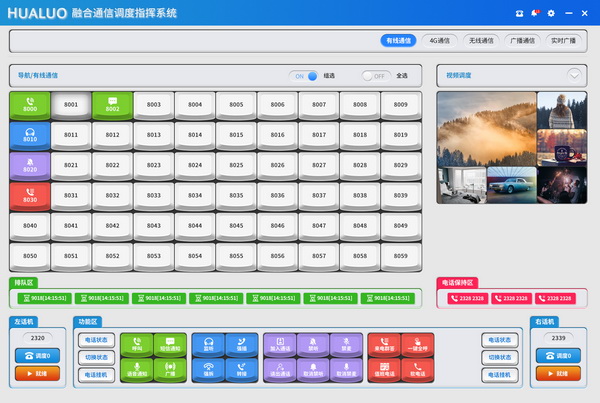

RW102DS融合指挥调度系统采用组合式架构，为客户提供实用的可视化指挥调度功能，为生产调度和应急处置提供语音呼叫、会议呼叫、广播呼叫、对讲呼叫、视频监控、视频通话、图片上传、音视频联动、短信群发、人员定位等多媒体调度功能。
特点
● 提高现代化的管理及防范手段：
RW102DSS融合指挥调度系统使厂区、矿区的管理人员及保卫人员能够方便、及时地了解,掌握厂区、矿区内各处的生产动态，使各部门各岗位紧密协调的开展工作，同时保障各部门各岗位向调度中心及时汇报、快速了解信息达到促进安全生产的最终目标；调度中心可传达领导决策，继而监督工作的落实效果；调度设备可以达到快速、方便及时了解第一手信息，在一些紧急事务处理和抢险应急处理中可以有效的提高安全系数。
● 安全管理和突发事件的处理：
通过调度设备对整个厂矿区内各重点部位的调度，能迅速有效地传达和控制以及预防违规操作、事故等问题的发生，同时利用汇报传达的通话录音提供准确的资料给有关部门备案。
● 提高企业的综合形象：
实现高科技的调度通信管理设施，既能符合现代化工矿企业的安全生产硬件设施的要求，亦成为设计企业的综合形象及规划长远蓝图的一项有力举措。
系统功能
● 交换功能
|
互拨 |
手机与手机、座机与座机之间可通过内部小号互拨，实现内部通信 |
|
座机与手机互拨 |
座机与手机可以等位互拨，也可以二次拨号互拨 |
|
通话保持 |
两方通话时，一方可执行通话保持操作，此时对方会听到保留音，当需要继续通话时，可以执行解保持操作 |
|
三方通话 |
两方通话中，任何一方第三方号码，可以将第三方加入通话中形成三方通话 |
|
语音信箱 |
可为某个电话设置一个语音信箱号码。当电话无人接听时，可通过语音信箱为这部电话留言。每个电话
用户可通过输入语音信箱号码及相应密码进入自己的语音信箱，收听别人给自己的留言。 |
|
公共会议室 |
每个会议室分配一个号码。用户用电话拨打会议室号码即可加入会议。第一个与会者（主席）与其他参会人员使用不同的密码保护 |
|
呼叫限制 |
可设置拨号规则，限制某些话机的呼叫权限，例如哪些话机可以拨打长途电话等 |
|
自动话务员 |
当有外线打入时，人工总机会先振铃，振铃2 声若人工总机未接听，则自动总机会接听。此时用户可听到预先录制的欢迎语，并可输入相关号码进入语音菜单或分机等 |
|
振铃组（轮询组） |
可以为一组用户设定一个组号码，当有用户呼叫组号码时，组内所有用户同时响铃，任一用户应答后， 组内其他用户振铃停止；振铃方式可以设置为同时振铃或循环振铃. |
● 调度功能
实现有线/无线调度一体化，支持对无线手机的强插、强拆、组呼、群呼、监听、录音等功能。
|
强插 |
具有强插权限的终端A在呼叫某分机B，而该分机在与C通话时（或调度台直接选择某一通话线路）， 执行强插，可直接插入该通话话路进行三方通话。 |
|
强拆 |
具有强拆权限的终端A在呼叫某分机B，而该分机在与C通话时（或调度台直接选择某一个正在通话的用户）， 执行强拆，可以挂断C后建立与B的通话。 |
|
代接 |
当终端的同组成员中某分机正在振铃，但该分机无人接听，终端可通过代答操作直接接起该分机的来电。 |
|
通话转移 |
用户A和B在通话中，A选择转接目标C后执行通话转移功能，将通话转接给目标C，然后A挂机； B被保留听保留音，C振铃响应，C应答后B和C建立通话。 |
|
通话桥接 |
用户A和B在通话中，A先执行保留，B听保留音，然后A选择桥接目标C并呼叫C，C振铃并应 答后A和C建立通话，A执行通话桥接则B和C建立通话，A则可以退出。 |
|
监听 |
具有监听权限的终端，可直接进入到选中成员的通话中，在不影响双方通话的情况下进行监听。 |
|
通话队列 |
当同时有多个用户呼入时，自动进行来电排队，调度员可以根据来电自行决定接听顺序。 |
|
紧急报警 |
手机有SOS报警键，紧急事件按下SOS键紧急报警，呼叫调度台，进行优先接听。 |
|
热线 |
可将某一分机（或某一个线路）设置为热线方式，该分机（线路）摘机即呼叫调度台用户（或其他系统指定号码）。 |
|
无人值守 |
调度台功能，启用该功能后，所有对本调度台的呼入电话直接转移到指定的调度台或 其他通信设备上，保障来电有人接听。调度台设置无人值守后，调度台右上角的“无人值守”指示灯亮红色。 |
|
禁话 |
具有禁话权限的用户，可将暂时无人使用或需被禁止使用的分机号码设置为禁话。被禁话的分机无法接听也无法拨打电话。 |
|
通话记录 |
显示已拨、已接、未接通话的记录。 |
|
联动话机 |
调度台用户可将多部IP电话（放置在自己方便拿取话柄的地方），设置为自己的调度台分机帐户的联动话机。当调度台帐户本身未配置耳机或麦克风等语音设备时，可利用已配置的联动话机响应来电或进行对外呼叫。 |
|
紧急呼叫 |
系统可以配置一个号码为紧急呼叫号码，当有用户呼叫紧急呼叫号码时，调度系统会自动将该呼叫转发到指定的调度台，此时，调度台右上角的紧急呼叫灯呈红色闪烁状态，调度台播放提前录制的紧急呼叫提示音，调度台右下角弹屏提示当前第几个线路为紧急呼叫。 |
|
调度会议 |
调度员可以在调度台上选择一个组，然后执行“会议”操作，组内所有成员会收到会议呼叫，应答后加入会议。该操作只能由调度台发起。会议是全双工语音通话，会议组内成员均可以发言。 |
|
触发会议 |
调度员建立一个临时组，为该组设置会议触发号码。组内所有成员都可以拨打该触发号码发起会议呼叫。 |
|
会议追呼 |
会议进行中，会议的成员可以拨“*2*号码*”将该号码追呼到会议中。 |
|
会议管理 |
追呼、踢出、禁言等会议功能，会议成员列表及状态显示。 |
|
本地会议 |
调度台可以通过“本地会议”操作将调度台上正在进行的多路通话线路转化为本地会议模式，所以通话对端和调度台都加入会议中。还可以通过设置实现来电和呼出线路自动加入本地会议。 |
|
公共会议室 |
可分配多个虚拟会议室，每个会议分配会议室号码、主持人密码、参会人员密码；主持人拨打会议室号码，输入密码发起会议；参会人员拨打会议室号码，输入参会密码加入到会议中来。 |
● 广播调度
|
调度广播 |
调度员可以在调度台上选择一个组，然后执行“广播”操作，组内所有成员会收到广播呼叫，收到广播呼叫的终端自动应答该呼叫，接听广播内容。该操作只能由调度台发起。可以语音广播，也可以播放事先录制好的语音文件。广播是单工通话。 |
|
触发广播 |
调度员建立一个临时组，为该组设置广播触发号码。组内所有成员都可以拨打该触发号码发起广播呼叫。 |
|
广播扩音 |
调度员呼叫广播话站用户、广播用户呼叫广播用户，广播话站可选择1声至3声响铃无人接听自动扩音说话，扩音响度达110分贝。 |
|
广播互拨 |
广播话站有拨号键盘和紧急拨号键，广播话站用户可以拨号呼叫调度也可相互拨号呼叫，紧急情况可以急呼调度。 |
● 视频调度
|
视频通话 |
手机与调度台点对点视频语音通话。 |
|
视频回传 |
实时视频回传给调度台。 |
|
拍照取证 |
手机现场拍照实时上传调度台—目前不支持，可以开发，需要手持终端配合。 |
|
视频监控 |
调度台可以实时监控具备视频属性的终端（编码器、PDA等）的视频，支持的视频编码格式是H.264和MPEG4等格式。 |
|
视频上墙 |
调度台可以把监控图像推送到解码器上，在大屏幕上显示。 |
|
视频联动 |
可以将某个语音终端和某个监控摄像头进行绑定，调度台监控视频终端的时候，在监控界面上显示呼叫按钮，可以呼叫与之绑定的语音终端。 |
|
视频转码 |
支持不同编码格式、不同分辨率、不同码率视频包之间的转换。 |
|
窗口切换 |
调度界面支持1/4/9/16窗口显示。 |
|
轮循播放 |
支持多路视频图像轮循播放。 |
|
显示方式 |
任一路视频窗口可选择保留原始格式/铺满窗口/拉伸等多种显示模式。 |
● 录音功能
|
录音 （录音服务器） |
调度台执行录音后，录音服务器进行录音操作，录音文件保存到录音服务器上。可选择对所有成员录音，或者对部分成员录音。 |
|
录音 （调度台） |
调度台执行录音后，录音文件保存在调度台本地。并可在调度台上进行录音文件的查询和播放。 |
|
录音权限管理 |
用户级别可以是调度台上定义，也可以在录音服务器上定义。所有录音服务器上的录音文件不能修改，普通用户不能删除。 |
|
录音接口 |
录音服务器可提供WEBSERVICE接口，供第三方业务系统调用。 |
● 短信调度
|
短消息 |
终端之间可以发送的文字短消息，例如调度台可以发短消息给手机和IP话机、PDA等。调度台支持短消息群发，调度台支持短信的接收。 |
|
短消息（外线） |
调度台支持向外线发送短消息（需要GS8网关或者第三方短信平台配合），支持群发短消息 |
● 其他功能
|
临时组保存 |
调度员建立的临时组，下次登录时还可保留 |
|
权限管理 |
调度用户可以分为6级权限，每级调度用户拥有的调度功能可以定义。 |
|
成员列表显示 |
可以以列表方式显示系统中所有成员，该显示方式适合大容量用户的显示 |
|
调度台硬盘预警 |
调度台录音文件所在的硬盘分区空间不足500M时，在调度台界面弹出提示预警信息。 |
|
呼叫记录（CDR） |
调度台可以记录已接、未接、已拨电话的详细信息 |
|
双屏功能 |
可把GIS界面或视频监控界面扩展到大屏幕上显示，只显示视频或GIS显示区域，不显示功能区域。 |
● 融合对接
|
VOIP接口 |
可提供SIP协议接口。 |
|
1E1接口 |
可提供NO.1/NO.7/PRI接口。 |
|
FXO接口 |
可通供二线中继接口 |
● GIS调度(适合地面使用)
|
成员定位 |
可在GIS界面实时查看各个移动终端的实时位置。 |
|
成员状态监控 |
可根据GIS界面上成员图标的颜色识别在线/离线/忙线状态。 |
|
成员信息显示 |
在GIS界面单击图标，可显示成员的名称、号码等个人信息。 |
|
圈选 |
可通过鼠标圈选某一个区域内的所有终端，自动建立临时组。 |
|
地图缩放 |
可通过鼠标滚轮或者鼠标上下拖动进行地图的缩放。 |
|
成员检索 |
可在GIS的检索栏输入分机号码或名称即可快速在地图上定位成员的位置。 |
|
轨迹回放 |
可在GIS界面对任一分机在任何时间段的运行轨迹进行回放。 |
|
单呼 |
可在GIS界面选中成员图标发起予以呼叫或视频呼叫。 |
|
会议 |
可在GIS界面对某个区域内的所有成员（圈选）发起会议呼叫。 |
|
广播 |
可在GIS界面对某个区域内的所有成员（圈选）发起广播呼叫。 |
● 增值功能：通过安装APP实现移动办公、远程诊断、视频会议、安全巡检、辅组决策。
对终端类型进行识别与准入，对终端类型进行识别与准入，可以防止非工作人员的终端接入，保证传输带宽。
技术指标
1、技术参数主要遵循以下标准要求
|
信令 |
||
|
信令名称 |
信令描述 |
遵循标准 |
|
No.7信令 |
TUP协议：电话用户部分，用于支持与PSTN交换机的对接。 |
信息产业部，GF 001-9001，中国国内电话网No.7信号方式技术规范（暂行规定） ITU-T Q.721～Q.725 |
|
ISUP协议：ISDN用户部分，用于支持与PSTN交换机的对接。 |
信息产业部，YDN-038-1997，国内No.7信令方式技术规范-综合业务数字网用户部分（ISUP） ITU-T Q.761~Q.764, Q.730 |
|
|
NO.1信令 |
中国随路信令 |
信息产业部，YDN 065-1997，邮电部电话交换设备总技术规范书 |
|
Q.931信令 |
ISDN用户网络信令 |
信息产业部，YDN 034-1997，ISDN用户-网络接口规范 ITU-T I.430, I.431, Q.921, Q.931 |
|
Q．sig信令 |
ISDN用户网络信令 |
信息产业部，YDN 034-1997，ISDN用户-网络接口规范 |
|
协议 |
||
|
协议名称 |
协议用途描述 |
协议版本及规范 |
|
MGCP协议 |
媒体网关控制协议。作为IP-PBX应用。 |
mgcp1.0 IETF, RFC2705, Media Gateway Control Protocol (MGCP) Version 1.0 |
|
SIP协议 |
会话初始协议，用于实现与其他IP-PBX的对接。可以作为IP-PBX应用，也可作为网关，与IP-PBX系统互连。 |
sip2.0 IETF, RFC3261, Session Initiation Protocol (SIP) |
|
H.323协议 |
用于实现与H.323IP-PBX的互连，作为GW应用。 |
ITU-T H313V4 |
2、系统技术参数
|
、
|
产品型号 |
KTJ102DS |
||
|
硬件规格 |
指 标 |
融合调度系统 |
矿用融合调度系统 |
|
|
产品端口 |
由百兆 RJ电接口、千兆光接口、FXS用户接口、FXO中继接口、30B+D 接口：支持PIR、NO7、NO1、信令 |
● |
● |
|
|
关键网元 |
主控制主机双机热备；调度服务器双机热备；会议、IVR资源双机热备 |
● |
● |
|
|
交换端口 |
电口10/100/1000M 自动侦测，全/半双工 MDI/MDI-X 自适应；光口1000BaseFX 端口；标配8电、2光 |
● |
● |
|
|
FXS用户接口 |
16端口/32端口/48端口/台；自组合 |
● |
● |
|
|
FXO中继接口 |
16端口/32端口/台；自组合 |
● |
● |
|
|
30B+D 接口 |
4端口/8端口/16/端口/台；自组合 |
● |
● |
|
|
系统参数 |
● |
● |
||
|
授权容量 |
用户接入能力：50000线；调度台接入能力：100台 |
● |
● |
|
|
局向路由 |
一共可以设一百个局向，每个局向最多支持3条路由备份 |
● |
● |
|
|
交换能力 |
无阻塞 |
● |
● |
|
|
视频编解码
|
H.261，H.263，H.264；PAL每秒25帧，每秒50场；QCIF，CIF，4CIF，VGA，SVGA，XGA |
● |
● |
|
|
PSTN 访问 |
E1 ISDN PRI（30 B+D）适应标准：中国 T1 ISDN PRI（23 B+D）适应标准：ANSI NI-2（北美） |
● |
● |
|
|
属性
|
应用层级：背板总带宽：128Gbps 优先级队列：8 VLAN ID 范围：1 ~ 4094 组播主数：512 MAC 地址表大小：16 K 包缓冲区大小：8Mbits 交换延迟＜5us 支持 IGMP Snooping 和 GMRP 过滤多播封包 支持 Port-based VLAN 口，IEEE 802.1Q VLAN 及 GVRP 协议，简易网络规划 支持 QoS (IEEE 802.1p/1Q)及 TOS/DiffServ 来增加网络稳定性 支持 stp/Rstp，SNMPv1/v2/v3，确保网络安全 采用 RMON 提升网络监控机预测能力 支持环网 支持端口镜像功能，便于在线调试 支持端口限速、广播风暴抑制、组播风暴抑制、未知单播风暴抑制 支持电源，端口异常状态继电器输出告警功能 |
● |
● |
|
|
网络安全
|
支持 IEEE 802.1x 支持 HTTP 支持 RADIUS 支持用户分级 支持 MAC 地址绑定 支持 Console，WEB 管理方式 支持 SNMP v1/v2/v3 8Mbits 交换延迟＜5us 电源： 支持用户的注册和认证 密码修改提醒，防密码暴力破解 禁 Ping， 黑/白名单，系统日志备份 |
● |
● |
|
|
冗余
|
支持 ERPS 环网技术，自愈时间<20ms 支持 STP/RSTP/MSTP |
● |
● |
|
|
组播
|
支持 IGMP v1/v2/v3、IGMP snooping 支持 GMRP、支持静态组播 |
● |
● |
|
|
信令 |
NO.7、PRI、Q.sig、NO.1、SIP、MGCP、H.323 |
● |
● |
|
|
DTMF |
DTMF 检测、DTMF 转发：RFC2833，INFO (SIP)，透传 |
● |
● |
|
|
语音处理 |
G.711，G.729A，G.723.1，GSM，iLBC、回音消除：G.168、动态抖动缓冲，静音检测（VAD），舒适噪声生成（CNG) |
● |
● |
|
|
路由 |
号码转换，呼叫路由（500 条） |
● |
● |
|
|
传真 |
G.711 透传，T.38 中继 |
● |
● |
|
|
计费 |
RADIUS 接口 |
● |
● |
|
|
接入终端
|
IP话机、模拟话机、会议终端机、软电话、麦克/耳麦、移动话机、固定电话、集群电话、Wi-Fi话机、可视话机、视频终端等 |
● |
● |
|
|
|
本安侧输出参数 |
|||
|
|
直流开路电压 |
下井用户线最高直流开路电压49V |
|
● |
|
|
直流短路电流 |
下井用户线最大直流短路电流31mA |
|
● |
|
|
开路电压 |
下井用户线最高铃流开路电压49V |
|
● |
|
|
短路电流 |
下井用户线最大铃流短路电流24mA |
|
● |
|
|
环境 |
|||
|
工作温度(℃) |
-40～85 °C（-40～185 °F） |
● |
● |
|
|
储存温度(℃) |
-40～85 °C（-40～185 °F） |
● |
● |
|
|
湿相对湿度 : |
5%～95%(无凝露） |
● |
● |
|
|
平均无故障时间 |
MTBF（平均故障间隔时间）：20年；MTTR（平均故障处理时间）：15分钟 |
● |
● |
|
|
供电电源 |
交流AC110V-220V宽幅电压、直流DC36-72V，支持双电源冗余 |
● |
● |
|
|
产品规格 |
||||
|
外壳 |
金属外壳 |
● |
● |
|
|
尺寸 |
440×285×100mm |
● |
● |
|
|
重量 |
约10KG |
● |
● |
|
|
安装方式 |
机架式安装 |
● |
● |
|
系统授权
|
|
64线 |
|
● |
● |
|
128线 |
|
● |
● |
|
|
256线 |
|
● |
● |
|
|
512线 |
|
● |
● |
|
|
1024线 |
|
● |
● |
|
|
2048线 |
|
● |
● |
|
|
5000线 |
|
● |
● |
