Redwave®虹联矿用无线通信系统,采用了国际先进的的Wi-Fi传输、VOIP语音、视频处理、工业以太网络技术,是全新一代基于IP网络的多媒体通信监控系统。实现井上、井下通讯无缝漫游一体化,移动终端与调度,移动终端与外线之间的相互通信。设计范围内能无缝覆盖,系统覆盖范围内各种信号传输正常,语音清晰,无掉话、断续现象。便于各级煤矿生产管理人员、电机车司机、皮带维护工以及其它流动人员与指挥调度中心之间的相互联系,便于井上和井下、井下人员之间实时便捷通信,从而提高安全管理水平,也为井下人员自救提供了条件。除了传统电话调度机的功能,还支持网络视频监控的功能,并且语音和视频业务都是基于IP网络传输控制,完美的结合视频监控、语音电话调度的功能,大大提升了指挥调度中心的业务能力。


系统特点

●  采用Wi-Fi传输、VOIP语音、视频处理、工业以太网络技术;

●  多系统共用主体网络,可以和矿井信息化建设(如远程控制、集中调度、安全检测、视频监控、人员定位)共用千兆环网交换机和光缆,减少了施工量,节约资金;

●  能够复用矿务局与煤矿之间、煤矿与煤矿之间的计算机网络,实现跨区域、跨网段通讯;

●  支持Wi-Fi手机一键对讲;

●  支持Wi-Fi无线视频漫游;

●  支持Wi-Fi定位(集中统一AC+AP版);

●  一个基站允许16部手机同时通话,满足应急救援的需要,占线的几率比较低;

●  一个基站双向覆盖距离800米(受天线馈线长度、环境湿度、巷道空间等影响)。一个基站标配2个天线,在多岔口可以扩展到4个天线。天线分体设计便于覆盖角度调整;

●  基站多种接入方式(大巷用光缆接入,工作面用双绞线接入,100米以内用网线接入),基站全本安设计;

●  针对煤矿采掘面的特点,设计了一款能进入采掘面的基站,可以远程供电、双绞线接入、全本安设计;

●  基站脱网工作,手机脱网通讯,即使井下基站与服务器中断链接,手机仍可以用拨打对方IP地址的形式建立通话;

●  实现井上井下通讯一体化、有线无线一体化、调度通讯行政通讯一体化,用户井上、井下漫游。


系统功能

●  基本语音功能:呼叫限制、缩位拨号、热线服务、免打扰业务、呼叫等待、呼叫转移、呼叫保持、通话录音、分机转接、代接、会议等;

●  控制台实现组呼、群呼、调度强插、强拆、电话会议、录音、实时监听功能;

●  调度基本功能:调度台具有操作员控制、信息显示、紧急电话、对讲监控、会议监控等功能;

●  短信功能:收发文字短信,可以点发、群发、定时发送、状态查询等功能;

●  传真功能:支持发送、接收传真,遇忙、无应答自动重发、无需人工干预;

●  支持多路收发、群发,当有大量传真发送时,自动排队、自动寻找空闲的线路进行发送、均衡每条传真线路的负载量,高效快捷。通过计算机网络对传真进行自动发送、接收、分类管理与自动备份,满足各级应急值守的需求。支持可定制的群发和定时发送功能,支持详细的日志查询、统计和存储功能;

●  录音功能:录音功能分为通话录音和会场录音。通话录音是指经过调度台的通话,包括呼入、呼出、转接等所有调度系统通话进行全程录音;会场录音是指对调度会议现场进行全程录音。录音支持手动录音和自动录音两种形式,对会议及通话进行录音,录音文件存储于服务器上。可对录音文件进行查询、播放、转存、下载、删除;

●  有系统维护功能:系统具备计算机管理及维护、系统测试、远程维护功能;遗漏电话通知功能:手机关机或不在服务区,所有来电留有记录,一旦手机开机或到达服务区时,以短信形式通知,包括来电号码、拨打时间等信息;

●  绑定功能:可实现手机与手机,手机与固话之间的绑定,拨打任一终端时,同时振铃;

●  可与现有PSTN公网进行连接;

●  脱网通讯:在没有IP-PBX下实现终端对终端语音通讯。



系统组成

Redwave®虹联矿用无线通信系统是煤矿有线通信系统的补充,实现移动监控巡查、应急调度等应用。有线调度电话是矿井工作调度的标配设备,在巷道和工作面都必须配置。矿井移动通信系统,通信范围一般覆盖矿井及井上矿区,如果无直接和运营商互通的需求,一般通过程控交换实现网外电话的互通。无线通信系统的井下应用主要为有线通信设备间的距离提供可移动的通信手段,实现更加灵活的通信方式。同时为井下不方便安装固定的移动无线终端设备提供数据传输的通道。


    Redwave®虹联提供三套针对矿用无线通信系统解决方案,可以满足不同用户的不同需求。

一、 矿用无线通信系统(独立漫游AP版)

二、 矿用无线通信系统(集中统一AC+AP版)

三、 矿用无线通信系统(无线自组网Mesh版)

一、 矿用无线通信系统(独立漫游AP版)

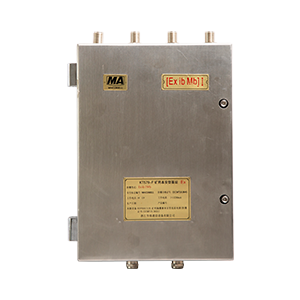

矿用本质安全型无线基站(独立漫游AP版),支持802.11b/g/n协议。采用双天线设计,馈线可延长。可接入泄露电缆(2.4GHz)。DC12V-18V供电设计。内置光电转换模块(23电),可进行分支链路部署。吊装、挂装均可。重量轻、维护方便。

本基站用于接收井下Wi-Fi手机、无线摄像机等设备的无线数据信号,从而实现井下无线数据传输到井上的目的。

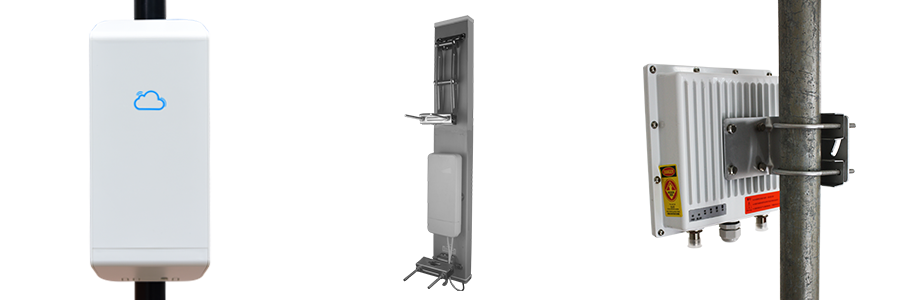

 矿用井上室内型无线基站(独立漫游AP版) 采用室外防水设计,具有工作稳定,传输速率高,接收灵敏度高,覆盖距离远,适应各类室外环境场所。

本产品分为带内置12dBiRW2400NH2-I-12SV)、18/17/16dBi  RW2400NH2-I-P-60/90/120V)扇区天线和不带内置天线(RW2400NH2-EV)三种类型,以适应不同覆盖扇区的要求。






特点

●  采用高通(Qualcomm)高性能802.11n 2x2 MIMO芯片,最高速率可达300Mbps;

●  并发优势:单射频并发数64个用户,双射频并发数128个用户;

●  大功率设计:高达500mW的输出功率,特别适合远距离覆盖和传输;

●  无缝漫游:采用了独有的快速切换通信技术,在多个AP构成的无线局域网络中,任何无线客户端都可以直接使用,不需要执行切换操作就可以实现无缝漫游;

●  网络安全:提供了丰富的网络安全特性,支持WEPWPAWPA2WPA-PSKWPA2-PSK等无线链路认证、加密方式,具有SSID隐藏、用户隔离、MAC地址过滤、防ARP攻击、用户带宽限制等多种安全策略。可结合后台认证系统、计费系统、安全准入系统实现对用户的接入管理控制,有效保护无线网络及接入用户的安全;

●  支持802.3af PoE供电(24V48V PoE可选),方便施工与维护;

●  室外型防风、防雨、防晒、防尘、防震以及散热设计。

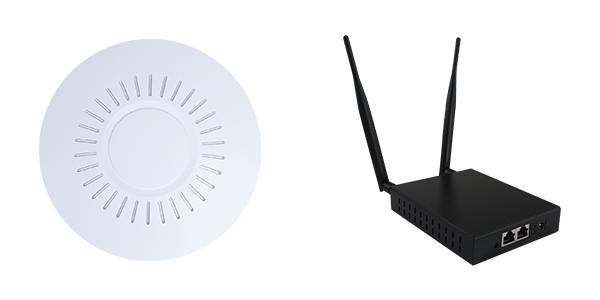

矿用井上室内型无线基站(独立漫游AP版)采用工业外观设计,可安装在天花板或墙壁或桌面上,整机设计简洁美观、产品性能卓越、部署方便快捷,支持PoE供电,同时支持DC12~24V输入供电,吸顶式和壁挂式设计以及PoE供电技术的使用更加方便用户扩展无线网络。



特点

●  采用高通(Qualcomm)高性能802.11n 2x2 MIMO芯片,最高速率可达300Mbps;

●  并发优势:单射频并发数64个用户,双射频并发数128个用户;

●  大功率设计:高达500mW的输出功率,特别适合远距离覆盖和传输;

●  无缝漫游:采用了独有的快速切换通信技术,在多个AP构成的无线局域网络中,任何无线客户端都可以直接使用,不需要执行切换操作就可以实现无缝漫游;

●  网络安全:提供了丰富的网络安全特性,支持WEPWPAWPA2WPA-PSKWPA2-PSK等无线链路认证、加密方式,具有SSID隐藏、用户隔离、MAC地址过滤、防ARP攻击、用户带宽限制等多种安全策略。可结合后台认证系统、计费系统、安全准入系统实现对用户的接入管理控制,有效保护无线网络及接入用户的安全;

●  支持802.3af PoE供电(24V48V PoE可选),方便施工与维护;

●  室内型吸顶式、壁挂式设计。



详细解决方案、产品资料、价格,请拨打全国免费服务热线400-008-2458,WeChat:18926211234

技术规格

本质安全型

无线参数

通信协议

IEEE802.11n

频段和信道

2.42.835GHz

RF功率输出

27dBm

接收灵敏度

-80

调制方式

DBPSKDQPSKCCKOFDM16-QAM64-QAM

有线参数

通信协议

标准TCP/IP通讯协议

传输速率

 10/100Mbps自适应

光纤接口数量

2

光发射功率dBm

-150(光波长:单模1310nm

光接收灵敏度dBm

-30(光波长:单模1310n

指示灯说明

LAN/WAN

LAN/WAN

110/100 BaseT RJ45LAN),110/100 BaseT RJ45WAN

电源

DC 12V 600mA

环境和物理性能

防护

防护等级:IP54

防爆型式:本质安全型

防爆标志:Exib I

环境温度

0℃~+40

湿度(非浓缩)

95%(非凝结)

大气压力

80kPa106 kPa

机械环境

无显著振动和冲击的场合

可在含有甲烷、煤尘环境中使用,并具备爆炸性气体环境用电设备的功能要求
