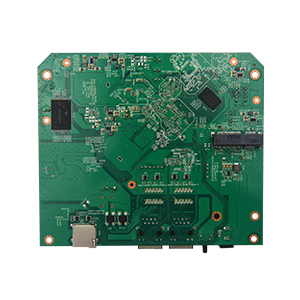

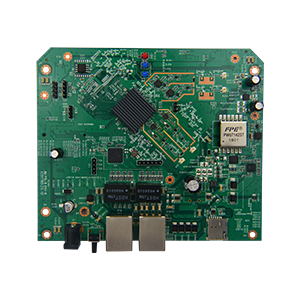

无线主板 - 虹联无线-专注无线网络通信产品的创新与研究

● Qualcomm Atheros IPQ4029（700 MHz，4 core）

● 1 Mini PCIe slot，support 4G

● 2 10/100/1000 Ethenet ports

Features

● 集成四核ARM Cortex-A7处理器
● 集成FPU与NEON
● 支持SPI Flash
● 支持ONFI
● 支持SD/MMC Flash
● 支持8/16-bit DDR3内存，最高存取速度可达1333MT/s
● 集成2.4GHz（或5GHz）802.11ac + 5GHz Wave 2 802.11ac
● 每个WiFi频段具有独立的处理器
● 集成以太网交换机
● 具备硬件NAT引擎
● 支持Traffic Steering
● 具备1个PCI Express接口
● 具备1个PSGMII/SGMII接口
● 具备1个USB 3.0接口
● 具备USB 2.0接口
● 具备I2S/TDM接口
● 具备PCM/SPDIF接口
● 具备I2C接口
● 具备SPI接口
● 具备UART接口
● 具备1个RGMII接口
● 具备2个RMII接口

TECHNICAL SPECIFICATIONS

HARDWARE INFORMATION
Processor主芯片	Qualcomm Atheros IPQ4029（700 MHz）工业级ARM Cortex A7 700MHz Quadcore(4核)，
System Memory内存	256MB（max 512MB optional）DDR3 SDRAM
NOR Flash Flash	16M
NAND Flash	128M
RF1	2x2 11n（2.4G,，256QAM）400Mbps，
RF2	2x2 11ac（MU-MIMO）867Mbps TX BeamForming传输波束成形
Power Amplifier功放	2.4G RTC5641ex 26dbm
	5.8G Qorvo 5542 23dbm
Antenna天线接口	U.FL
PCIe Slot	1 x Mini PCIe slot（USB）可接WiFi或4G MINI pcie模块
Ethernet端口	2 X 10/1000 Base-T Ethernet Port（with Auto MDI / MDIX）
Serial Port	1 x 4pin header
USB	1 x 3.0 （排针形式）
Reset	Push Button Reset按钮复位
Reset	Remote hardware reset（Optional）远程硬件复位(可选)
Watch Dog Timer	Yes
PoE	802.3at
DC Jack Input (optional)	12V，2A
Power Consumption	一般使用10~12W，满载24.9W
RoHS Compliance	Yes（Optional）(可选)
Humidity	Operating：5% to 95%（non-condensing）Storage：Max.90%
Temperature Range	Operating：-40ºC to 110ºC Storage： -45ºC to 135ºC
Dimensions	140x 120x 16（mm）
Weight	150g

RF MODULE
频率范围	2.4~2.4835GHz
RF功率输出	400mW
接收灵敏度	802.11n_HT40	802.11n_HT20	802.11n_11g	802.11n_11b
	-88dBm @MCS0	-90dBm @MCS0	-94dBm @6Mbps	-96dBm @1Mbps
	-66dBm @MCS7	-67dBm @MCS7	-76dBm @54Mbps	-85dBm @11Mbps
发射功率	802.11n_HT40	802.11n_HT20	802.11n_11g	802.11n_11b
	28dBm @MCS0	28dBm @MCS0	28dBm @6Mbps	28dBm @1Mbps
	25dBm @MCS7	25dBm @MCS7	25dBm @54Mbps	28dBm @11Mbps

RF MODULE
频率范围	5.120~5.825GHz
RF功率输出	200mW(11ac mcs9 HT80)

SOFTWARE INFORMATION
Firmware Support	Redwave，OpenWRT
