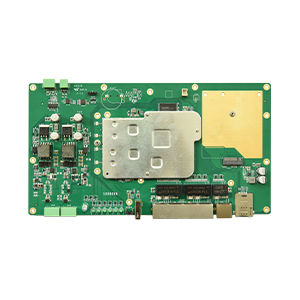

矿用本安型Wi-Fi6无线基站主板,符合煤矿安全规范和802.11a/b/g/n/ac/ax标准的无线网络设备。
矿用本安型Wi-Fi6无线基站主板,符合802.11ax标准,是同时工作在2.4/5.8GHz频段的一款千兆、大功率、多射频,支持空中速率高达1800Mbps,支持胖/瘦AP模式和MESH模式,可独立工作也可通过智能无线接入控制器进行集中管理。





功能

  采用高通(Qualcomm)高性能802.11ax芯片,最高速率可达1800Mbps

  组网灵活:支持AP模式、MESH模式工作模式;

  高速率:拥有2.4GHz 600Mbps5.8GHz 1200Mbps的传输速率;

  高并发:支持上下行 MU-MIMO(多用户多进多出),上下行 OFDMA(正交频分多址),提升高密度部署场景下的并发能力和终端平均速率;高密部署与接入环境下,单一用户的平均速率提升至802.11n6倍,双射频并发数256个用户;

  低干扰:支持空间复用技术 (SR),该技术可以实现高密场景环境下的信道复用,更大缓解实际网络部署中同频干扰的影响,提升接入容量和稳定性;

  低功耗:节电管理技术 TWT(目标唤醒时间),减少电池消耗并改善电池续航表现;

  无缝漫游:采用802.11k/v/r快速漫游协议技术,在多个AP构成的无线局域网络中,任何无线客户端都可以直接使用,不需要执行切换操作就可以实现无缝漫游;

  集中统一管理:通过云AC集中统一管理,无需专业化的培训即可使用,并提供实时的设备状态检测、用户管理、流量统计、故障发现、远程固件更新等功能;

  网络安全:提供了丰富的网络安全特性,支持WEPWPAWPA2WPA-PSKWPA2-PSK等无线链路认证、加密方式,具有SSID隐藏、用户隔离、MAC地址过滤、防ARP攻击、用户带宽限制等多种安全策略。可结合后台认证系统、计费系统、安全准入系统实现对用户的接入管理控制,有效保护无线网络及接入用户的安全;




RW2458AX2

主芯片

Qualcomm IPQ6000+QCN5022+QCN5052

Wi-Fi频率

2.42.4835GHz

5.155.850GHz

内存/Flash

512MB DDR3128MB NAND FLASH

RF功率输出

20dBm (2.4GHz max) / 23dBm (5GHz max)

2.4GHz & 5GHz双频并发,天线x4IPEX一代)

调制方式

DBPSKDQPSKCCKOFDM16-QAM64-QAM256-QAM1024-QAM

5G模块

主板预留M.2插槽

数据和工作参数

自动速率选择

574Mbps@2.4G(11ax, 40MHz, 1024QAM, 2*2 MIMO)

+1201Mbps@5G(11ax, 80MHz, 1024QAM, 2*2 MIMO)

标准

IEEE 802.11a/n/ac/ax & 802.11b/g/n/axIEEE 802.3uIEEE 802.3af/at

支持的协议

CSMA/CATCP/IPIPX/SPXNetBEUIDHCPNDIS3NDIS4NDIS5

LAN/WAN

110/100/1000/自适应WAN

410/100/1000/自适应LAN

电源

1)、两路DC IN ,用凤凰端子(一个给WiFi 6,一个给5G

2)、输入DC 9-18V,最大冲击电流不大于1.5A,可两路输入,但两路电源间不得共地,隔离电压直流500V,漏电流不大于5mA

3)、< 28W

LED指示灯

工作状态灯*1 闪烁表示工作正常)

WiFi状态灯*22.4GHz状态*1 + 5.8GHz状态*1

有线口状态灯*1(闪烁表示有线连接正常)

网络状态灯*1(三色,蓝色表示5G,绿色表示4G,黄色表示3G

网络信号强度*3(三格表示信号强弱)

按键

1Reset复位键(按住5秒复位)

其他接口

凤凰端子(RS485,内置15KV ESD*1

USB(调试口,仅调试,不做电源供电)*1

M.2插槽*1

SIM*1

环境和物理性能

工作温度(℃)

-045

储存温度(℃)

-2070

湿度(非浓缩)

5% 95%RH 不凝结

天线

IPEX1代)型座,50Ω

重量g

尺寸mm




RW2458AX

主芯片

Qualcomm IPQ6000+QCN5022+QCN5052

Wi-Fi频率

2.42.4835GHz

5.155.850GHz

内存/Flash

512MB DDR3128MB NAND FLASH

RF功率输出

20dBm (2.4GHz max) / 23dBm (5GHz max)

2.4GHz & 5GHz双频并发,天线x4IPEX一代)

调制方式

DBPSKDQPSKCCKOFDM16-QAM64-QAM256-QAM1024-QAM

5G模块

主板预留M.2插槽

数据和工作参数

自动速率选择

574Mbps@2.4G(11ax, 40MHz, 1024QAM, 2*2 MIMO)

+1201Mbps@5G(11ax, 80MHz, 1024QAM, 2*2 MIMO)

标准

IEEE 802.11a/n/ac/ax & 802.11b/g/n/axIEEE 802.3uIEEE 802.3af/at

支持的协议

CSMA/CATCP/IPIPX/SPXNetBEUIDHCPNDIS3NDIS4NDIS5

LAN/WAN

110/100/1000/自适应WAN

410/100/1000/自适应LAN

电源

1)、两路DC IN ,用凤凰端子(一个给WiFi 6,一个给5G

2)、输入DC 9-18V,最大冲击电流不大于1.5A,可两路输入,但两路电源间不得共地,隔离电压直流500V,漏电流不大于5mA

3)、< 28W

LED指示灯

工作状态灯*1 闪烁表示工作正常)

WiFi状态灯*22.4GHz状态*1 + 5.8GHz状态*1

有线口状态灯*1(闪烁表示有线连接正常)

网络状态灯*1(三色,蓝色表示5G,绿色表示4G,黄色表示3G

网络信号强度*3(三格表示信号强弱)

按键

1Reset复位键(按住5秒复位)

其他接口

凤凰端子(RS485,内置15KV ESD*1

USB(调试口,仅调试,不做电源供电)*1

M.2插槽*1

SIM*1

环境和物理性能

工作温度(℃)

-045

储存温度(℃)

-2070

湿度(非浓缩)

5% 95%RH 不凝结

天线

IPEX1代)型座,50Ω

重量g

尺寸mm
